fr Installation
116 WILO SE 2018-12
L1 L2
3~380-400 V
50/60 Hz
L
1~230 V
50/60 Hz
L3
N
com
230
380
400
1
2
3

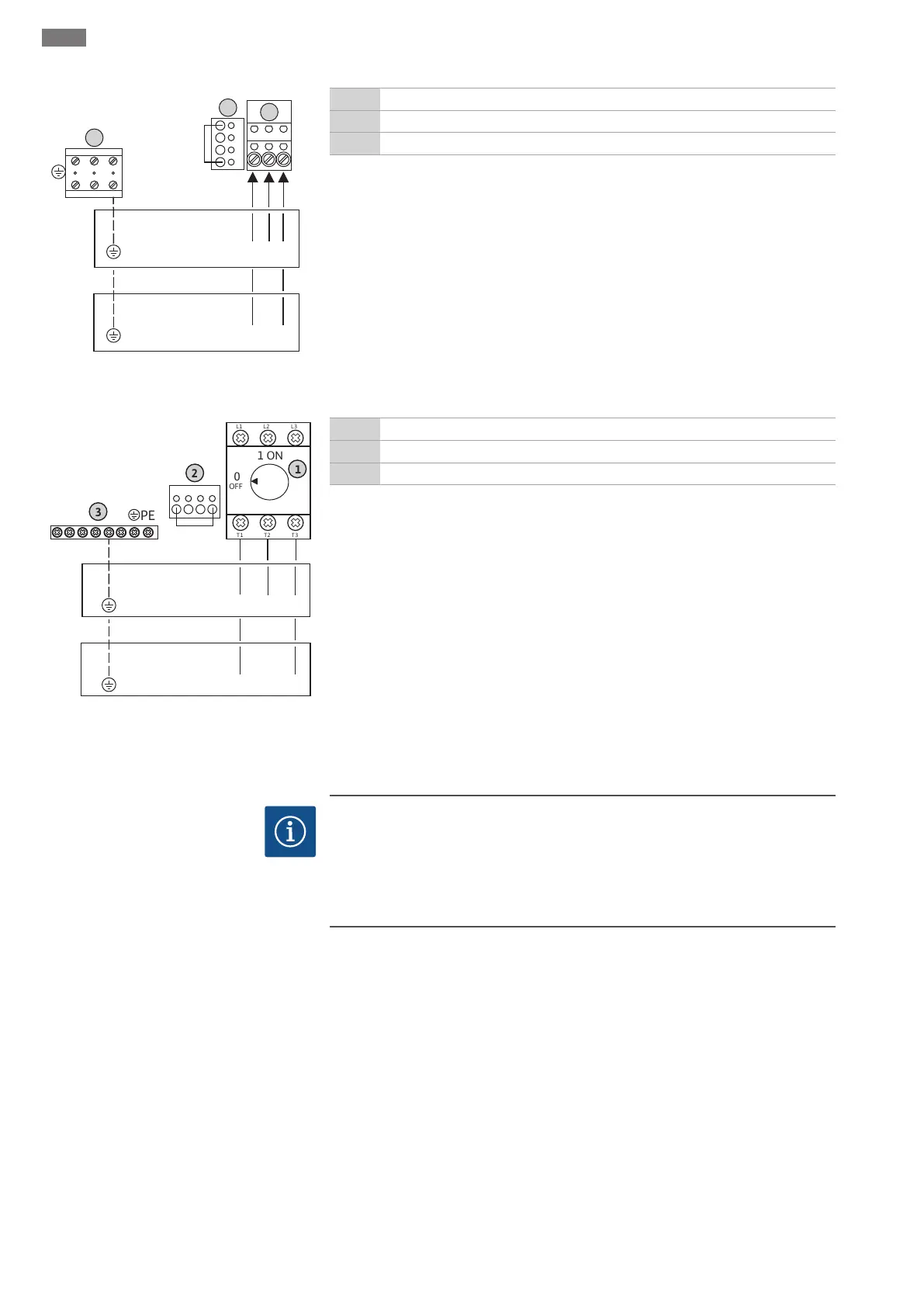

Fig.4: Alimentation réseau Wilo-Control EC-L
1.../EC-L 2...
1 Réglette à bornes: Alimentation réseau
2 Réglage de la tension d'alimentation
3 Réglette à bornes: Terre (PE)
▪Alimentation réseau 1~230V:
– Câble: 3 fils
– Fils: L, N, PE
– Réglage de la tension d'alimentation: Pont de conversion 230/COM
▪Alimentation réseau 3~380V:
– Câble: 4 fils
– Fils: L1, L2, L3, PE
– Réglage de la tension d'alimentation: Pont de conversion 380/COM
▪Alimentation réseau 3~400V:
– Câble: 4 fils
– Fils: L1, L2, L3, PE
– Réglage de la tension d'alimentation: Pont de conversion 400/COM (réglage d'usine)
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~380-400 V
50/60 Hz
L
1~230 V
50/60 Hz
L3
N
com 230 380 400
Fig.5: Alimentation réseau Wilo-Control EC-L
3...
1 Commutateur principal
2 Réglage de la tension d'alimentation
3 Réglette à bornes: Terre (PE)
6.5.3 Alimentation réseau de la pompe
AVIS
Champ magnétique de l'alimentation réseau et du raccord de pompe
Le champ magnétique de l'alimentation réseau est transmis directement au raccord
de pompe. Vérifier le champ magnétique requis pour les pompes à raccorder (tour-
nant à droite ou à gauche)! Respecter la notice de montage et de mise en service
des pompes.
