Installation fr
Notice de montage et de mise en service Wilo-Control EC-L 117
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N

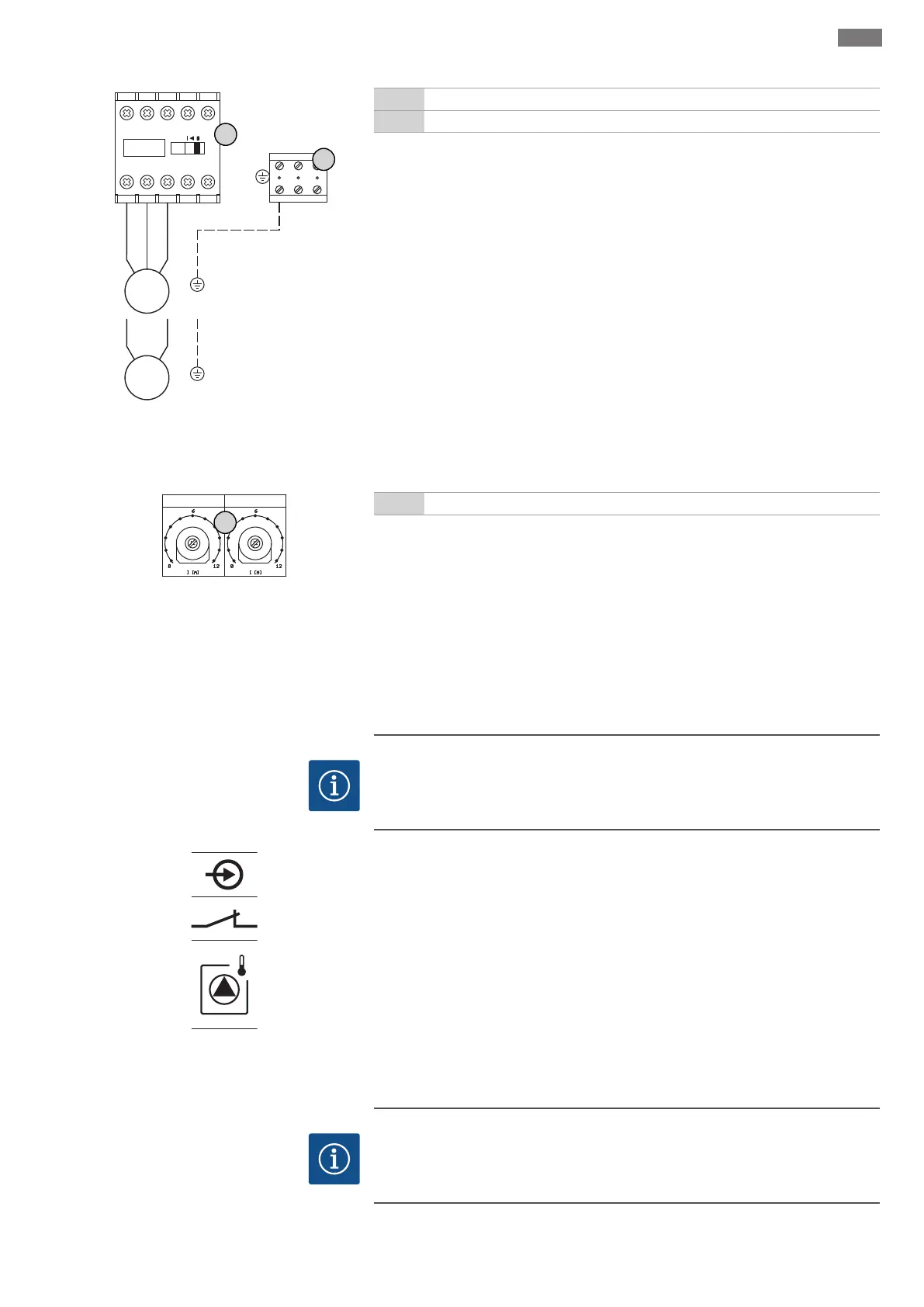

Fig.6: Raccord de pompe
3 Réglette à bornes: Terre (PE)
5 Combinaison de contacteurs
Insérer les câbles de raccordement posés par l'exploitant dans les passe-câbles à vis et
les fixer. Raccorder les fils sur le contacteur selon le schéma de raccordement.
6.5.3.1 Réglage de la surveillance du cou-
rant du moteur
Current Pump 1 Current Pump 2
8
Fig.7: Réglage de la surveillance du courant du
moteur
8 Potentiomètre pour la surveillance du courant du moteur
Une fois la pompe raccordée, régler le courant nominal admissible au niveau du poten-
tiomètre:
▪En pleine charge, régler le courant nominal selon les indications de la plaque signalé-
tique.
▪En charge partielle, régler le courant nominal sur une valeur supérieure de 5% au cou-
rant mesuré au point de fonctionnement.
Le réglage de la surveillance du courant du moteur peut être affiné pendant la mise en
service. Les valeurs ci-dessous peuvent être affichées à l'aide du menu:
▪Courant de service actuel mesuré pour la pompe (menu 4.29-4.31)
▪Courant nominal réglé pour la surveillance du moteur (menu 4.25-4.27)
6.5.4 Raccordement de la surveillance
thermique du moteur
AVIS
Ne pas appliquer de tension externe!
La présence d'une tension externe détériore le composant.
x
Fig.8: Symbole dans l'aperçu du raccordement
Pour chaque pompe, une surveillance thermique du moteur avec sonde bimétallique
peut être raccordée. Ne pas raccorder de capteur PTC!
Insérer les câbles de raccordement posés par l'exploitant dans les passe-câbles à vis et
les fixer. Raccorder les fils à la réglette à bornes conformément au schéma de raccorde-
ment. Le numéro de borne de l'aperçu de raccordement est indiqué dans le cou-
vercle. Le «x» dans le symbole indique la pompe correspondante:
▪1 = Pompe 1
▪2 = Pompe 2
▪3 = Pompe 3
DANGER!Risque d'explosion dû à un raccordement incorrect! Si les pompes raccor-
dées sont utilisées dans des secteurs à risque d'explosion, respecter les indications
fournies dans le chapitre correspondant en annexe.
6.5.5 Raccordement de la détection de
fuites
AVIS
Ne pas appliquer de tension externe!
La présence d'une tension externe détériore le composant.
