fr Commande
126 WILO SE 2018-12
AVIS
Mode de fonctionnement suite à une panne de courant
Après une panne de courant, le coffret de commande démarre automatiquement en
appliquant le dernier mode de fonctionnement réglé!
Les modes de fonctionnement suivants sont possibles:
▪Vidange (drain)
▪Remplissage (fill)
7.2.1 Mode de fonctionnement «Vi-
dange»
La fosse ou la cuve est vidée. Les pompes sont activées lorsque le niveau augmente et
arrêtées lorsque le niveau baisse. Cette régulation est principalement utilisée pour
l'évacuation des eaux usées.
Acquisition du niveau avec interrupteur à flotteur

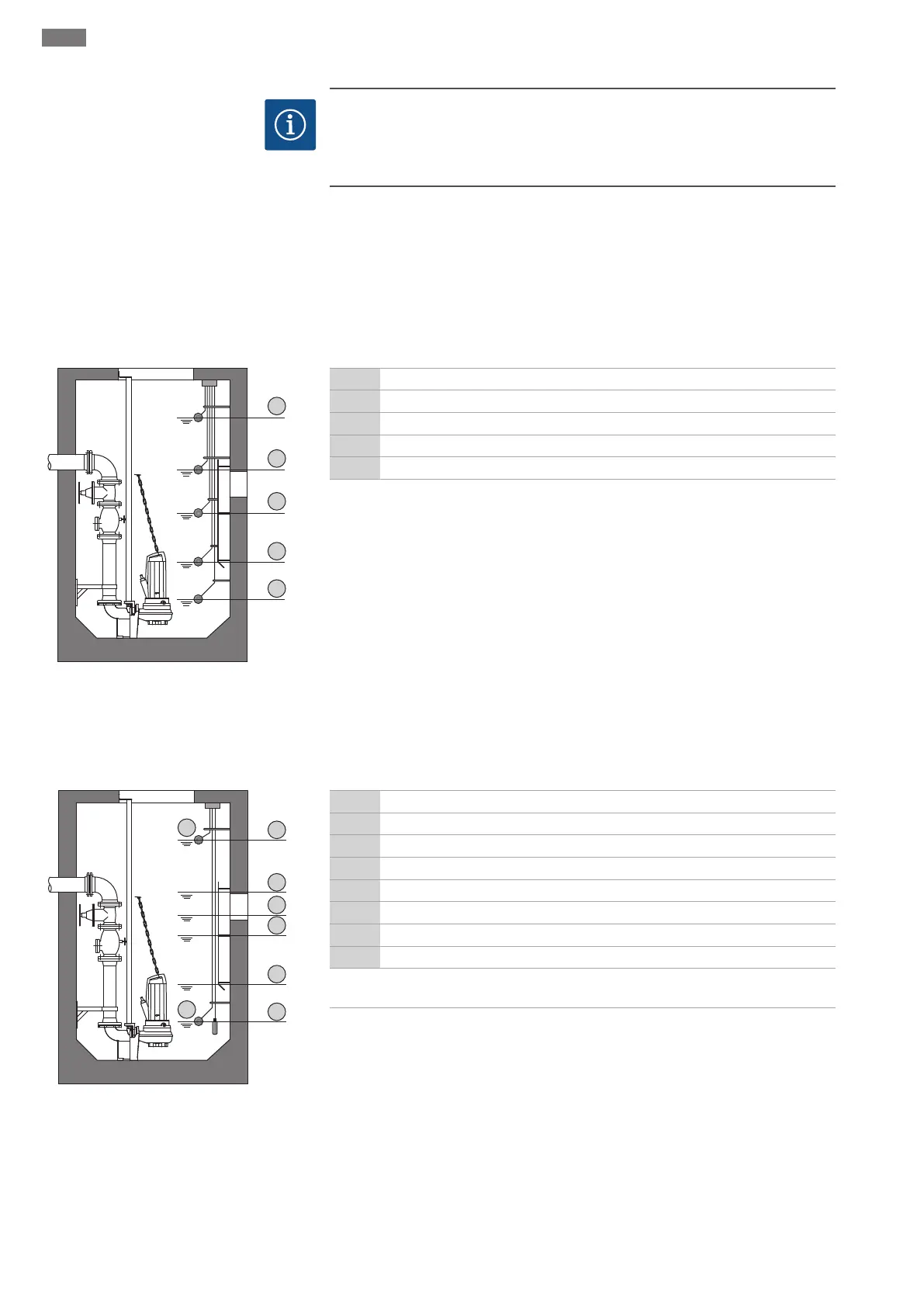

Fig.24: Représentation des points de commu-
tation avec des interrupteurs à flotteur en
mode de fonctionnement «Vidange» pour
l'exemple à deux pompes
1 Pompe 1 sur Marche
2 Pompe 2 sur Marche
3 Pompes 1 et 2 sur Arrêt
4 Niveau de fonctionnement à sec
5 Niveau de submersion
Cinq interrupteurs à flotteur maximum peuvent être raccordés. Deux pompes peuvent
ainsi être pilotées:
▪Pompe 1 sur Marche
▪Pompe 2 sur Marche
▪Pompes 1 et 2 sur Arrêt
▪Niveau de fonctionnement à sec
▪Niveau de submersion
Les interrupteurs à flotteur doivent être équipés d'un contact à fermeture: le contact se
ferme lorsque le point de commutation est atteint.
Acquisition du niveau avec capteur de niveau ou cloche à immersion
Fig.25: Représentation des points de commu-
tation avec un capteur de niveau en mode de
fonctionnement «Vidange» pour l'exemple à
deux pompes
1 Pompe 1 sur Marche
2 Pompe 1 sur Arrêt
3 Pompe 2 sur Marche
4 Pompe 2 sur Arrêt
5 Niveau de fonctionnement à sec
6 Niveau de submersion
7 Niveau de submersion*
8 Niveau de fonctionnement à sec*
* Pour une plus grande sécurité de fonctionnement, réalisé en plus par interrupteur à
flotteur.
Un capteur de niveau ou une cloche à immersion peut être raccordé(e). Trois pompes
peuvent ainsi être commandées:
▪Pompe 1 marche/arrêt
▪Pompe 2 marche/arrêt
▪Pompe 3 marche/arrêt
▪Niveau de fonctionnement à sec
▪Niveau de submersion
