Wilo Wilo-Control EC-L - Page 127

Commande fr
Notice de montage et de mise en service Wilo-Control EC-L 127
7.2.2 Mode de fonctionnement «Rem-
plissage»
La cuve est remplie, p. ex. pour pomper l'eau dans une citerne. Les pompes sont acti-
vées lorsque le niveau baisse et arrêtées lorsque le niveau augmente. Cette régulation
est principalement utilisée pour la distribution d'eau.
Acquisition du niveau avec interrupteur à flotteur
Extern OFF
4
5
3
1
2

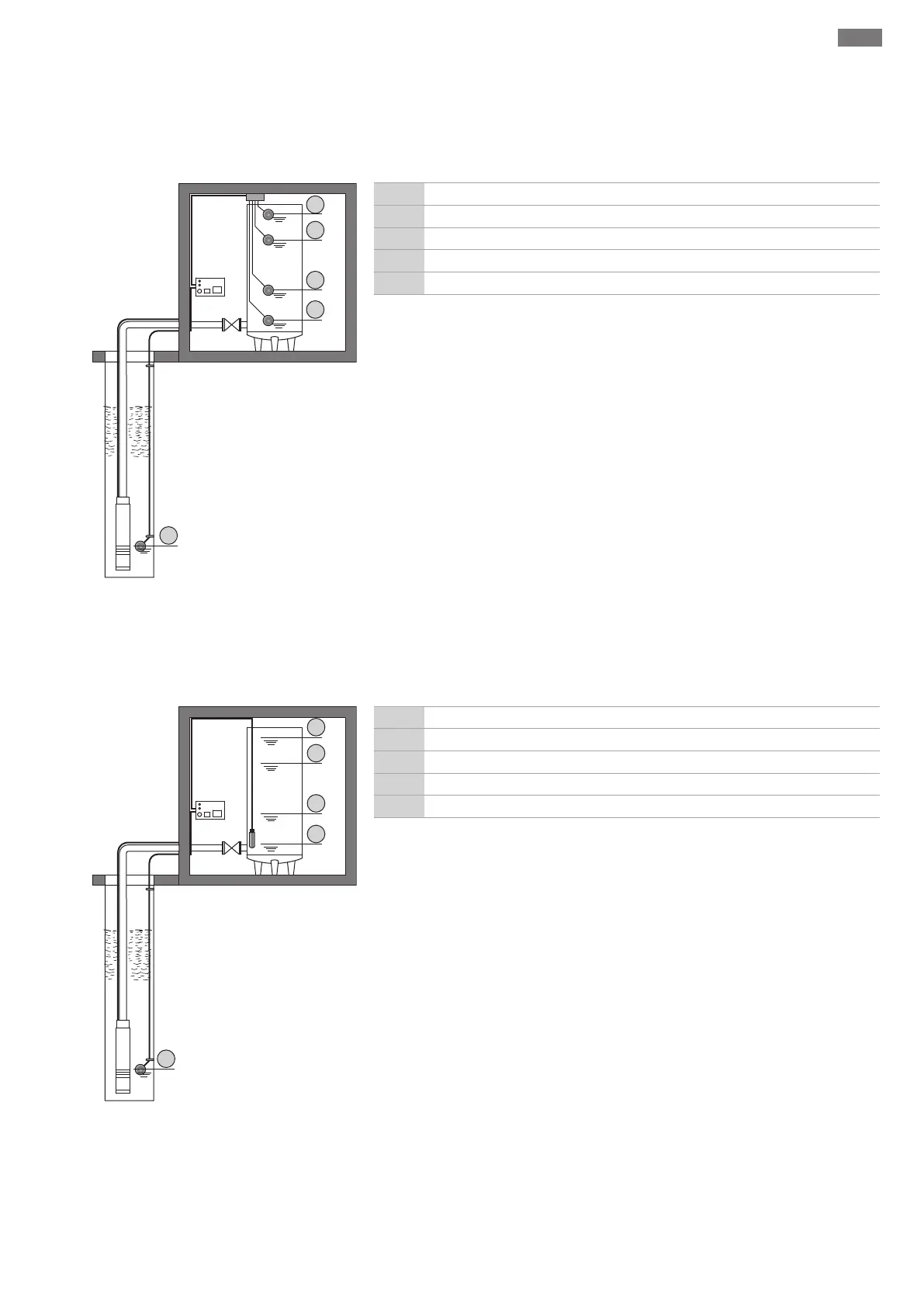

Fig.26: Représentation des points de commu-
tation avec un interrupteur à flotteur en mode
de fonctionnement «Remplissage» pour
l'exemple avec une pompe
1 Pompe sur Marche
2 Pompe sur Arrêt
3 Niveau de submersion
4 Niveau d'eau min.
5 Niveau de fonctionnement à sec dans le puits
Cinq interrupteurs à flotteur maximum peuvent être raccordés. Deux pompes peuvent
ainsi être pilotées:
▪Pompe 1 sur Marche
▪Pompe 2 sur Marche
▪Pompes 1 et 2 sur Arrêt
▪Niveau d'eau min. dans la cuve à remplir
▪Niveau de submersion
▪Niveau de fonctionnement à sec dans le puits (interrupteur à flotteur séparé sur l'entrée
«Extern OFF»)
Les interrupteurs à flotteur doivent être équipés d'un contact à fermeture: le contact se
ferme lorsque le point de commutation est atteint.
Acquisition du niveau avec capteur de niveau ou cloche à immersion
4
Extern OFF
5
3
1
2
Fig.27: Représentation des points de commu-
tation avec un capteur de niveau en mode de
fonctionnement «Remplissage» pour
l'exemple avec une pompe
1 Pompe sur Marche
2 Pompe sur Arrêt
3 Niveau de submersion
4 Niveau d'eau min.
5 Niveau de fonctionnement à sec dans le puits
Un capteur de niveau ou une cloche à immersion peut être raccordé(e). Trois pompes
peuvent ainsi être commandées:
▪Pompe 1 marche/arrêt
▪Pompe 2 marche/arrêt
▪Pompe 3 marche/arrêt
▪Niveau d'eau min. dans la cuve à remplir
▪Niveau de submersion
▪Niveau de fonctionnement à sec dans le puits (interrupteur à flotteur séparé sur l'entrée
«Extern OFF»)
