Wilo Wilo-Control EC-L User Manual

pl Montaż
168 WILO SE 2018-12
L1 L2
3~380-400 V
50/60 Hz
L
1~230 V
50/60 Hz
L3
N
com
230
380
400
1
2
3

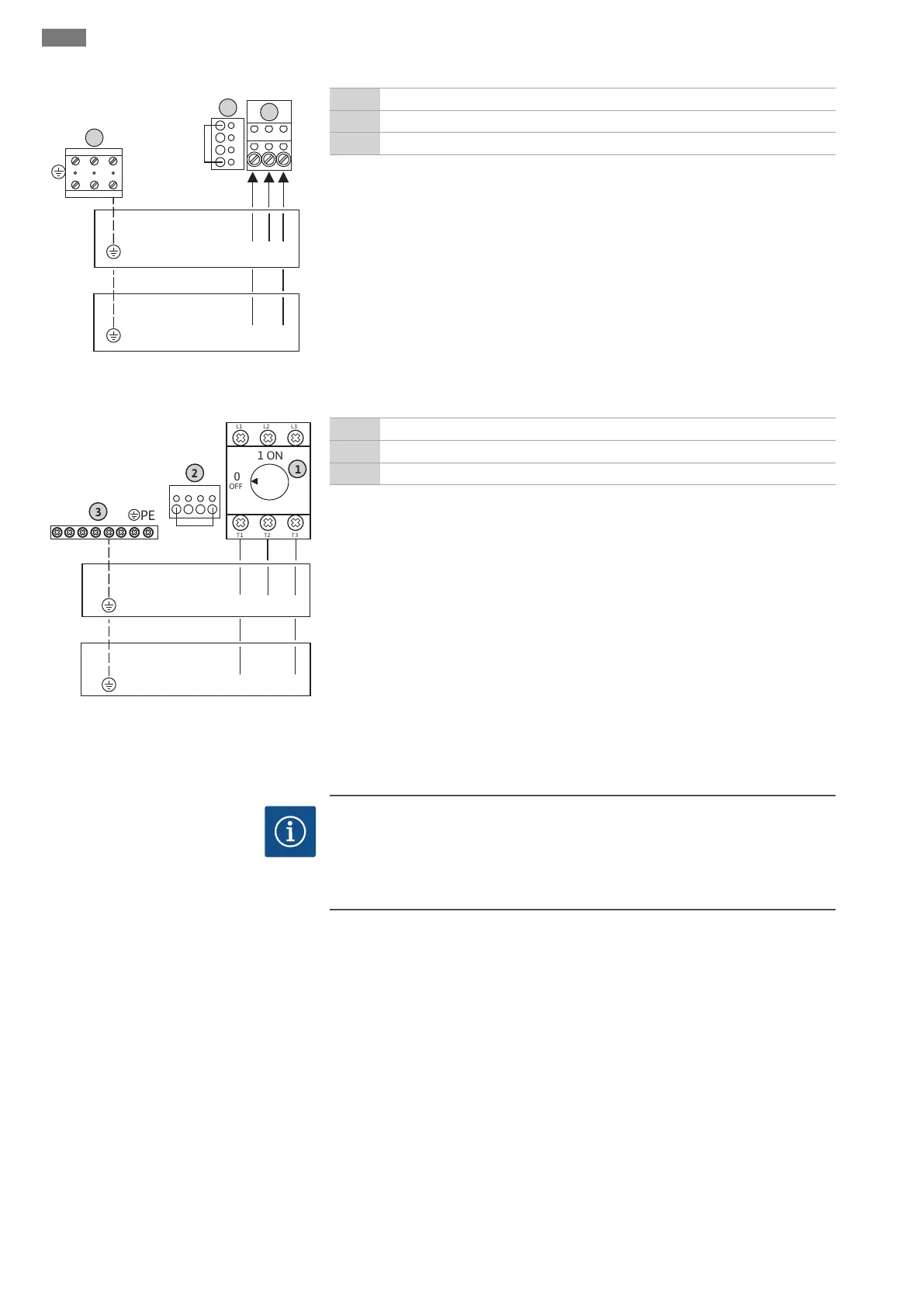

Fig.4: Przyłącze sieciowe Wilo-Control EC-L
1.../EC-L 2...
1 Listwa zaciskowa: Przyłącze sieciowe
2 Ustawienie napięcia sieci
3 Listwa zaciskowa: Uziemienie (PE)
▪Przyłącze sieciowe 1~230V:
– Przewód: 3‐żyłowy
– Żyła: L, N, PE
– Ustawienie napięcia sieci: Mostek 230/COM
▪Przyłącze sieciowe 3~380V:
– Przewód: 4‐żyłowy
– Żyła: L1, L2, L3, PE
– Ustawienie napięcia sieci: Mostek 380/COM
▪Przyłącze sieciowe 3~400V:
– Przewód: 4‐żyłowy
– Żyła: L1, L2, L3, PE
– Ustawienie napięcia sieci: Mostek 400/COM (ustawienie fabryczne)
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~380-400 V
50/60 Hz
L
1~230 V
50/60 Hz
L3
N
com 230 380 400
Fig.5: Przyłącze sieciowe Wilo-Control EC-L
3...
1 Wyłącznik główny
2 Ustawienie napięcia sieci
3 Listwa zaciskowa: Uziemienie (PE)
6.5.3 Podłączenie pompy do zasilania
NOTYFIKACJA
Pole wirujące - przyłącze sieci i pompy
Pole wirujące napięcia zasilania jest doprowadzane bezpośrednio do przyłącza pom-
py. Należy sprawdzić pole wirujące podłączonych pomp (obroty wprawą lub wlewą
stronę)! Należy przestrzegać instrukcji montażu i obsługi pomp.
