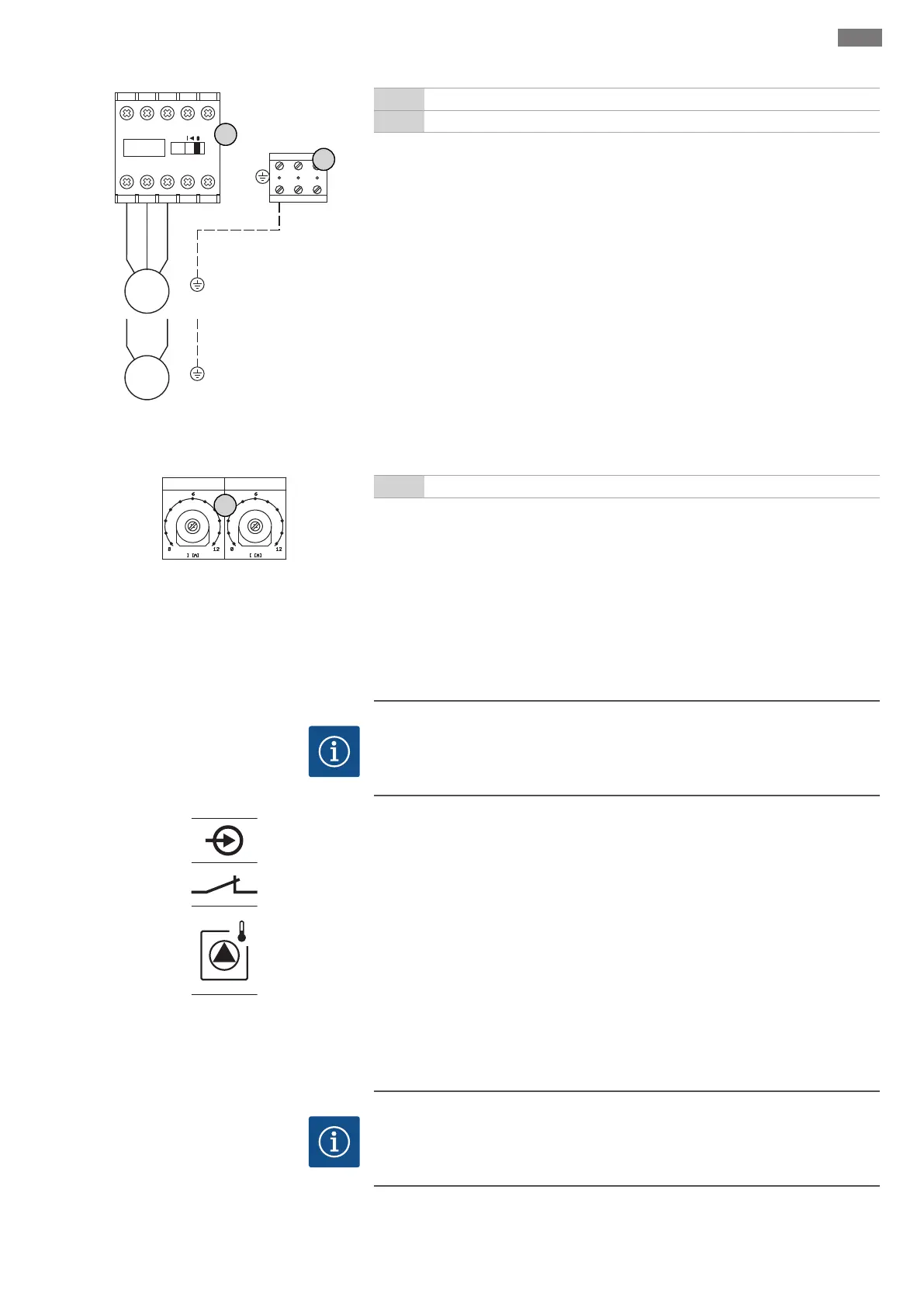

Page #169 background image
Montaż pl
Instrukcja montażu i obsługi Wilo-Control EC-L 169
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.6: Przyłącze pompy
3 Listwa zaciskowa: Uziemienie (PE)
5 Zestaw styczników
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Podłączyć żyły do stycznika zgodnie ze schematem połączeń.
6.5.3.1 Ustawianie zabezpieczenia silnika
Current Pump 1 Current Pump 2
8
Fig.7: Ustawianie zabezpieczenia silnika
8 Potencjometr do monitorowania silnika
Po podłączeniu pomp ustawić dopuszczalny prąd znamionowy na potencjometrze:
W przypadku pełnego obciążenia ustawić prąd znamionowy według tabliczki znamio-
nowej.
Przy eksploatacji wtrybie obciążenia częściowego zaleca się ustawienie prądu znamio-
nowego na wartość o5% wyższą od prądu zmierzonego wpunkcie pracy.
Dokładne ustawienie monitorowania prądu silnika możliwe jest podczas rozruchu. Tutaj
możliwe jest pokazanie następujących wartości za pomocą menu:
Aktualny pomiar prądu roboczego pompy (menu 4.29-4.31)
Ustawiony prąd znamionowy do monitorowania silnika (menu 4.25-4.27)
6.5.4 Podłączenie termicznej kontroli
silnika
NOTYFIKACJA
Nie podłączać napięcia obcego!
Podłączenie napięcia obcego spowoduje zniszczenie podzespołu.
x
Fig.8: Symbol - Przegląd przyłączy
Do każdej pompy można podłączyć monitorowanie temperatury silnika za pomocą
czujnika bimetalowego. Nie należy podłączać przetwornika PTC!
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Żyły podłączyć do listwy zaciskowej zgodnie ze schematem połą-
czeń. Numer zacisku widoczny jest na przeglądzie przyłącza na pokrywie. Symbol „x”
wskazuje na określoną pompę:
1 = pompa 1
2 = pompa 2
3 = pompa 3
NIEBEZPIECZEŃSTWO!Niebezpieczeństwo wybuchu spowodowane przez nieprawi-
dłowe podłączenie! W razie użycia podłączonych pomp w strefach zagrożenia wybu-
chem należy zapoznać się z rozdziałem dotyczących obszarów wybuchowych w za-
łączniku!
6.5.5 Podłączenie monitorowania wy-
cieków
NOTYFIKACJA
Nie podłączać napięcia obcego!
Podłączenie napięcia obcego spowoduje zniszczenie podzespołu.
