Wilo Wilo-Control EC-L User Manual

pl Montaż
170 WILO SE 2018-12
x

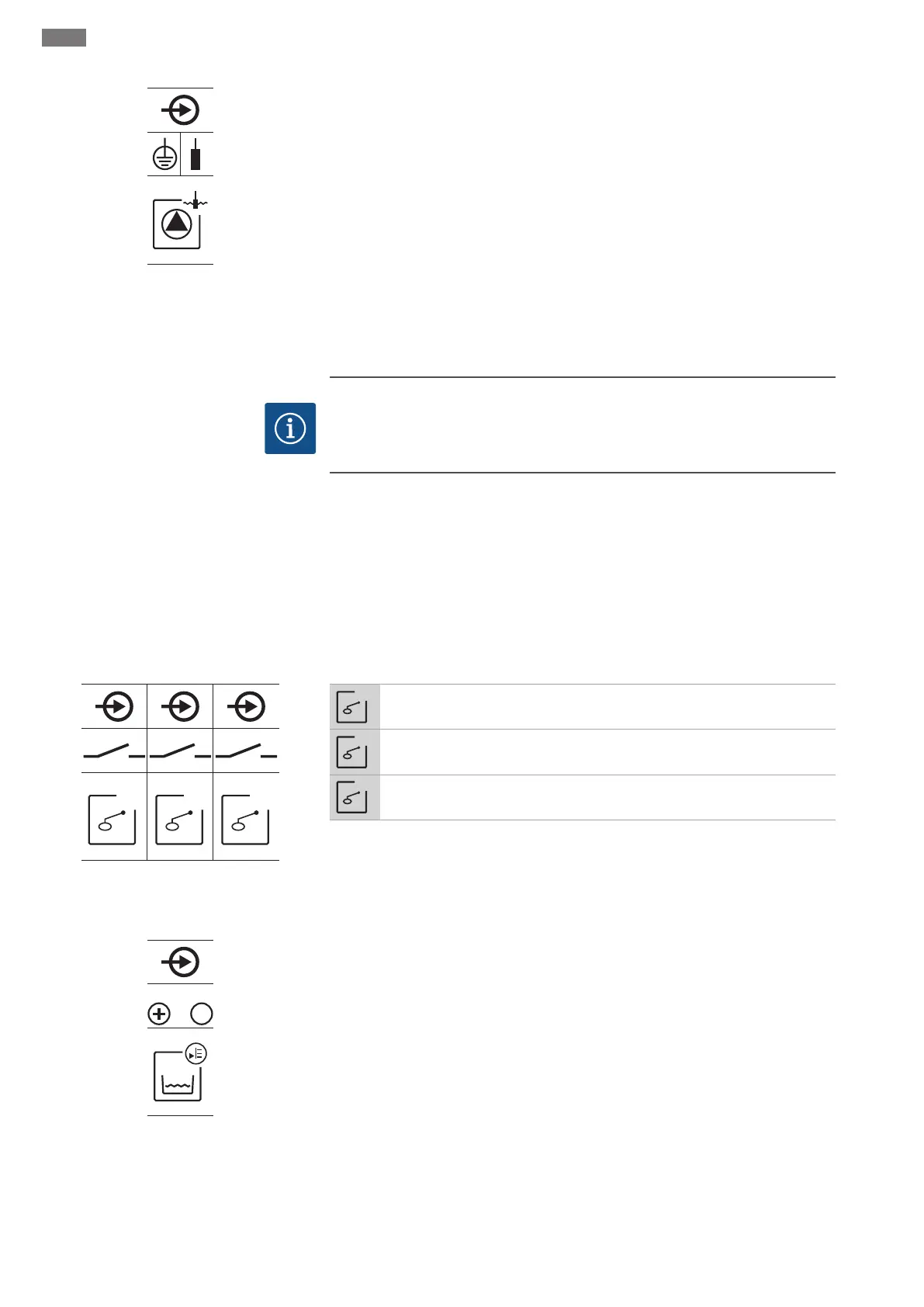

Fig.9: Symbol - Przegląd przyłączy
Do każdej pompy można podłączyć układ monitorowania wycieków za pomocą elektro-
dy przeciwwilgociowej. Wartość progowa (<30kΩ) wyłączenia jest na stałe zakodowa-
na w sterowniku. Nie należy podłączać wyłącznika pływakowego!
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Żyły podłączyć do listwy zaciskowej zgodnie ze schematem połą-
czeń. Numer zacisku widoczny jest na przeglądzie przyłącza na pokrywie. Symbol „x”
wskazuje na określoną pompę:
▪1 = pompa 1
▪2 = pompa 2
▪3 = pompa 3
NIEBEZPIECZEŃSTWO!Niebezpieczeństwo wybuchu spowodowane przez nieprawi-
dłowe podłączenie! W razie użycia podłączonych pomp w strefach zagrożenia wybu-
chem należy zapoznać się z rozdziałem dotyczących obszarów wybuchowych w za-
łączniku!
6.5.6 Przyłącze nadajnika sygnału do
sterowania poziomem
NOTYFIKACJA
Nie podłączać napięcia obcego!
Podłączenie napięcia obcego spowoduje zniszczenie podzespołu.
Rejestracja poziomu może odbywać się za pomocą trzech wyłączników pływakowych,
czujnika poziomu lub dzwonu zanurzeniowego. Podłączenie elektrod w celu rejestracji
poziomu nie jest możliwe!
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Żyły podłączyć do listwy zaciskowej zgodnie ze schematem połą-
czeń. Numer zacisku widoczny jest na przeglądzie przyłącza na pokrywie.
Wyłącznik pływakowy
W przypadku rejestracji poziomu za pomocą wyłącznika pływakowego możliwe jest
sterowanie max. dwoma pompami. Zacisdki oznaczono w sposób następujący:
off
1
+
2
on
1
on
2
Fig.10: Symbol - Przegląd przyłączy
off
1
+
2
Poziom „Wszystkie pompy WYŁ.“
on
1
Poziom „Pompa 1 WŁ.”
on
2
Poziom „Pompa 2 WŁ.”
NIEBEZPIECZEŃSTWO!Niebezpieczeństwo wybuchu spowodowane przez nieprawi-
dłowe podłączenie! W razie użycia wyłączników pływakowych w strefach zagrożenia
wybuchem należy zapoznać się z rozdziałem dotyczących obszarów wybuchowych
w załączniku!
Czujnik poziomu
4-20 mA
In
Fig.11: Symbol - Przegląd przyłączy
W przypadku rejestracji poziomu za pomocą czujnika poziomu możliwe jest sterowanie
max. trzema pompami. Wartość przyłączy dla czujnika poziomu wynosi 4-20mA. NO-
TYFIKACJA!Należy dopilnować właściwego podłączenia biegunów czujnika pozio-
mu! Nie podłączać aktywnych czujników poziomu.
NIEBEZPIECZEŃSTWO!Niebezpieczeństwo wybuchu spowodowane przez nieprawi-
dłowe podłączenie! W razie użycia czujnika poziomu w strefach zagrożenia wybu-
chem należy zapoznać się z rozdziałem dotyczących obszarów wybuchowych w za-
łączniku!
