Montaż pl
Instrukcja montażu i obsługi Wilo-Control EC-L 171
Dzwon zanurzeniowy
W przypadku rejestracji poziomu za pomocą dzwonu zanurzeniowego możliwe jest ste-
rowanie max. trzema pompami. Zakres ciśnienia dla dzwonu zanurzeniowego wynosi
0-250mBar.
1
2
3
4
5
6
7
8
9
1
0
1
1
1
2
1
3
1
4
1
5
1
6
1
7
1
8
1
9
2
0
2
1
2
2
2
3
2
4
2
5
2
6
2
7
2
8
2
9
3
0
3
1
3
2
3
3
3
4
3
5
3
6
3
7
3
8
3
9
4
0
4
1
4
2
4
3
4
4
4
5
4
6
4
7
4
8
4
9
5
0
5
1
5
2
5
3
5
4
55
56
57
58
59
60
10

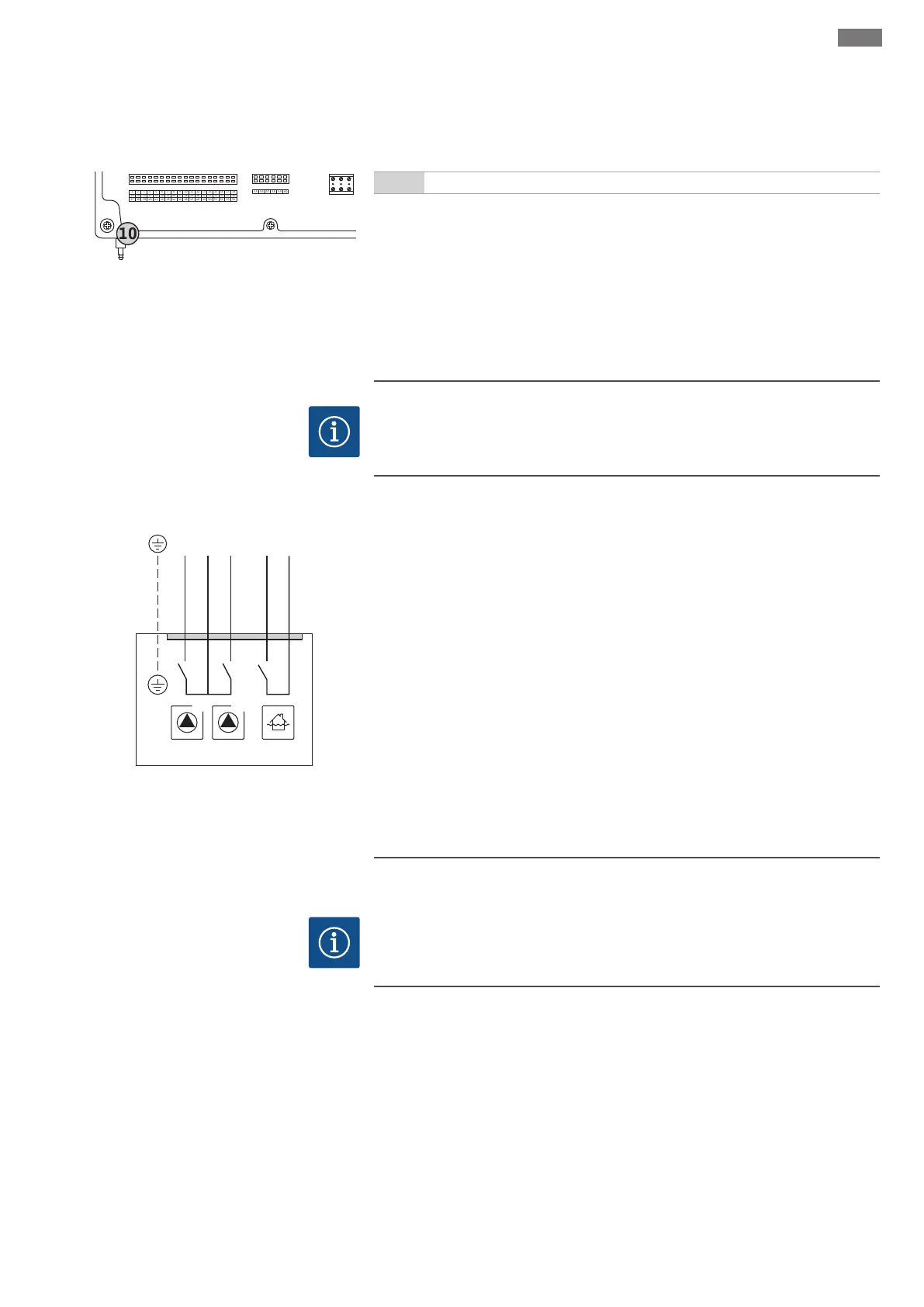

Fig.12: Przyłącze tłoczne
10 Przyłącze tłoczne dzwonu zanurzeniowego
NOTYFIKACJA!W celu optymalnego zapowietrzenia dzwonu zanurzeniowego zaleca
się użycie systemu napowietrzania.
1. Poluzować iwykręcić nakrętkę złączkową przyłącza tłocznego.
2. Założyć nakrętkę złączkową na wąż ciśnieniowy dzwonu zanurzeniowego
3. Nasunąć wąż ciśnieniowy do oporu na przyłącze tłoczne.
4. Ponownie przykręcić nakrętkę złączkową na przyłącze tłoczne idokręcić do oporu
wcelu zamocowania węża ciśnieniowego.
6.5.7 Przyłącze przełącznika poziomu
NW16
NOTYFIKACJA
Nie podłączać napięcia obcego!
Podłączenie napięcia obcego spowoduje zniszczenie podzespołu.
Rejestracja poziomu dwóch pomp jest możliwe przy użyciu przełączników poziomu
NW16. Przełączniki poziomu ma następujące punkty przełączania:
29 28 31 33 34
P1
P2
ON / OFF ON
bk bn bk gy (bu) gn-ye bn
Fig.13: Schemat połączeń NW16 przy Control
EC-L 2x...
▪Pompa 1 WŁ./WYŁ.
▪Pompa 2 WŁ./WYŁ.
▪Alarm wysokiego poziomu wody
Regulacja poziomów odpowiada regulacji z odrębnymi wyłącznikami pływakowymi.
Wewnętrzna struktura przełącznika poziomu gwarantuje przy tym utrzymanie histerezy
między poziomem włączenia iwyłączenia danej pompy.
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Żyły podłączyć do listwy zaciskowej zgodnie ze schematem połą-
czeń.
NIEBEZPIECZEŃSTWO!Niebezpieczeństwo wybuchu spowodowane przez nieprawi-
dłowe podłączenie! Czujnika poziomu nie należy instalować w strefach Ex!
6.5.8 Podłączenie zabezpieczenia przed
suchobiegiem / min. Poziomem
wody z odrębnym wyłącznikiem
pływakowym
NOTYFIKACJA
Nie podłączać napięcia obcego!
Podłączenie napięcia obcego spowoduje zniszczenie podzespołu.
