Montaż pl
Instrukcja montażu i obsługi Wilo-Control EC-L 173

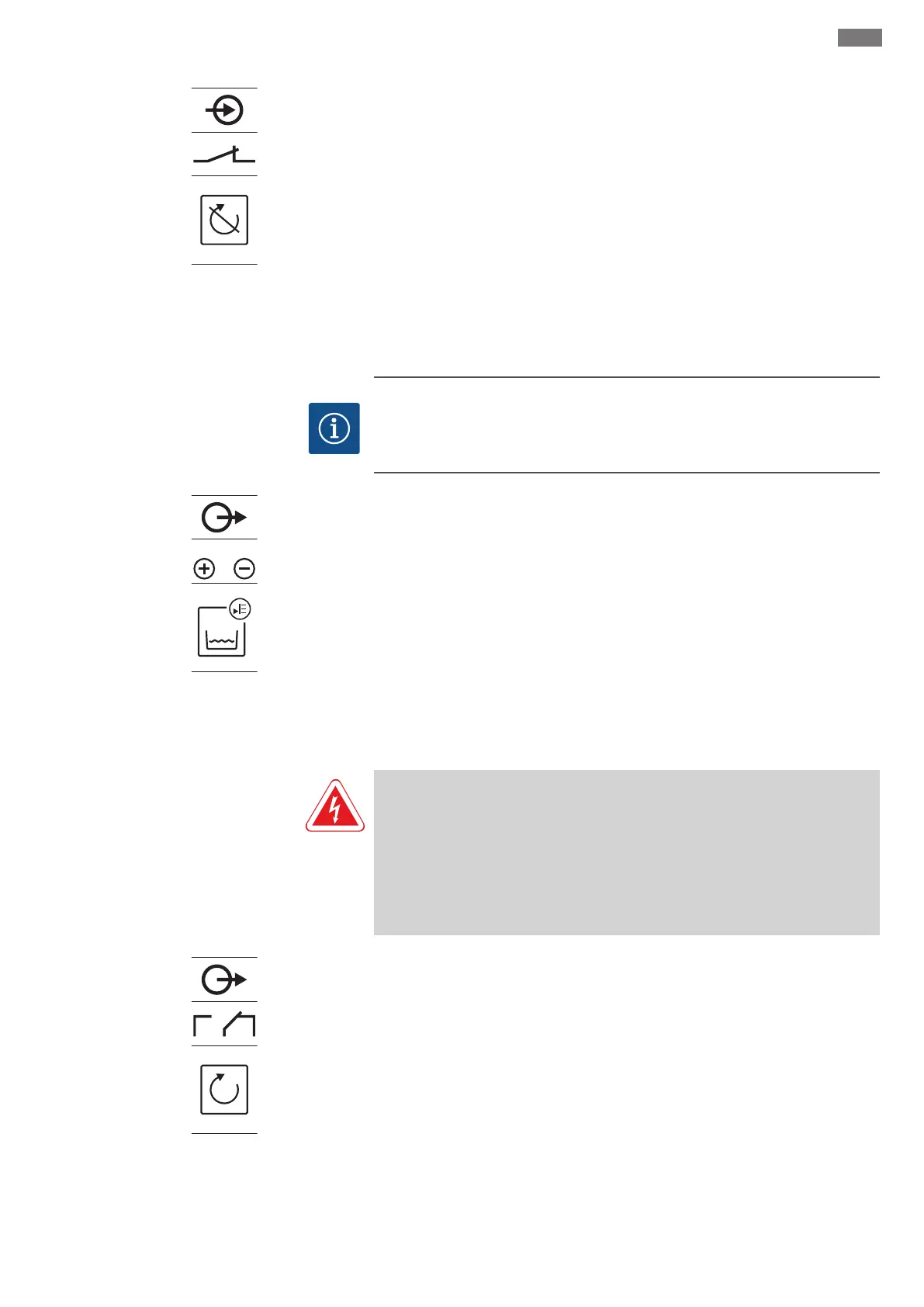

Fig.17: Symbol - Przegląd przyłączy
Przy użyciu odrębnego przełącznika można zrealizować układ zdalnego wyłączania
wszystkich pomp:
▪Zamknięty: Zatwierdzenie pomp (Fabrycznie zaciski są wyposażone w mostek.)
▪Otwarty: Wszystkie pompy wyłączone - na wyświetlaczu widoczny symbol „Extern
OFF“.
Jeżeli aktywny jest alarm w menu 5.39 w trybie racy „Napełnianie“ oprócz symbolu wy-
stąpi alarm akustyczny.
NOTYFIKACJA!Wyłączanie zdalne ma charakter priorytetowy. Nastąpi wyłączenie
wszystkich pomp, niezależnie od rejestracji poziomu. Nie następuje wymuszone za-
łączenie pomp, tryb ręczny nie jest możliwy!
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Zdjąć mostek ipodłączyć żyły do listwy zaciskowej zgodnie ze
schematem połączeń. Numer zacisku widoczny jest na przeglądzie przyłącza na po-
krywie.
6.5.11 Przyłącze wskaźnika wartości rze-
czywistej poziomu
NOTYFIKACJA
Nie podłączać napięcia obcego!
Podłączenie napięcia obcego spowoduje zniszczenie podzespołu.
0-10 V
Fig.18: Symbol - Przegląd przyłączy
Odrębne wyjście wydane wartość rzeczywistą poziomu. W tym celu na wyjściu nastąpi
wydanie napięcia w zakresie 0-10V:
▪0V = wartość czujnika poziomu „0”
▪10V = czujnik poziomu - wartość krańcowa
Przykład:
– Zakres pomiaru czujnika poziomu: 0-2,5m
– Zakres wskazania: 0-2,5m
– Podział: 1V = 0,25m
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Żyły podłączyć do listwy zaciskowej zgodnie ze schematem połą-
czeń. Numer zacisku widoczny jest na przeglądzie przyłącza na pokrywie.
W celu wydania wartości rzeczywistej poziomu należy aktywować funkcję w menu 5.07.
6.5.12 Przyłącze zbiorczej sygnalizacji
pracy (SBM)
NIEBEZPIECZEŃSTWO
Ryzyko śmiertelnego porażenia związane z prądem elektrycznym z ze-
wnętrznego źródła!
Zasilanie prądem elektrycznym następuje z zewnętrznego źródła. Napięcie to wystę-
puje na zaciskach również po wyłączeniu wyłącznika głównego! Istnieje ryzyko
śmiertelnego porażenia! Przed rozpoczęciem jakichkolwiek prac należy odłączyć
źródło zasilania elektrycznego! Prace elektryczne przeprowadzać może wyłącznie
wykwalifikowany elektryk z uwzględnieniem miejscowych przepisów.
Fig.19: Symbol - Przegląd przyłączy
Odrębne wyjście wydaje sygnalizację pracy (SBM) dla wszystkich pomp:
▪Styk: bezpotencjałowy styk przełączny
▪Prąd przyłączenia: 250V, 1A
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Żyły podłączyć do listwy zaciskowej zgodnie ze schematem połą-
czeń. Numer zacisku widoczny jest na przeglądzie przyłącza na pokrywie.
