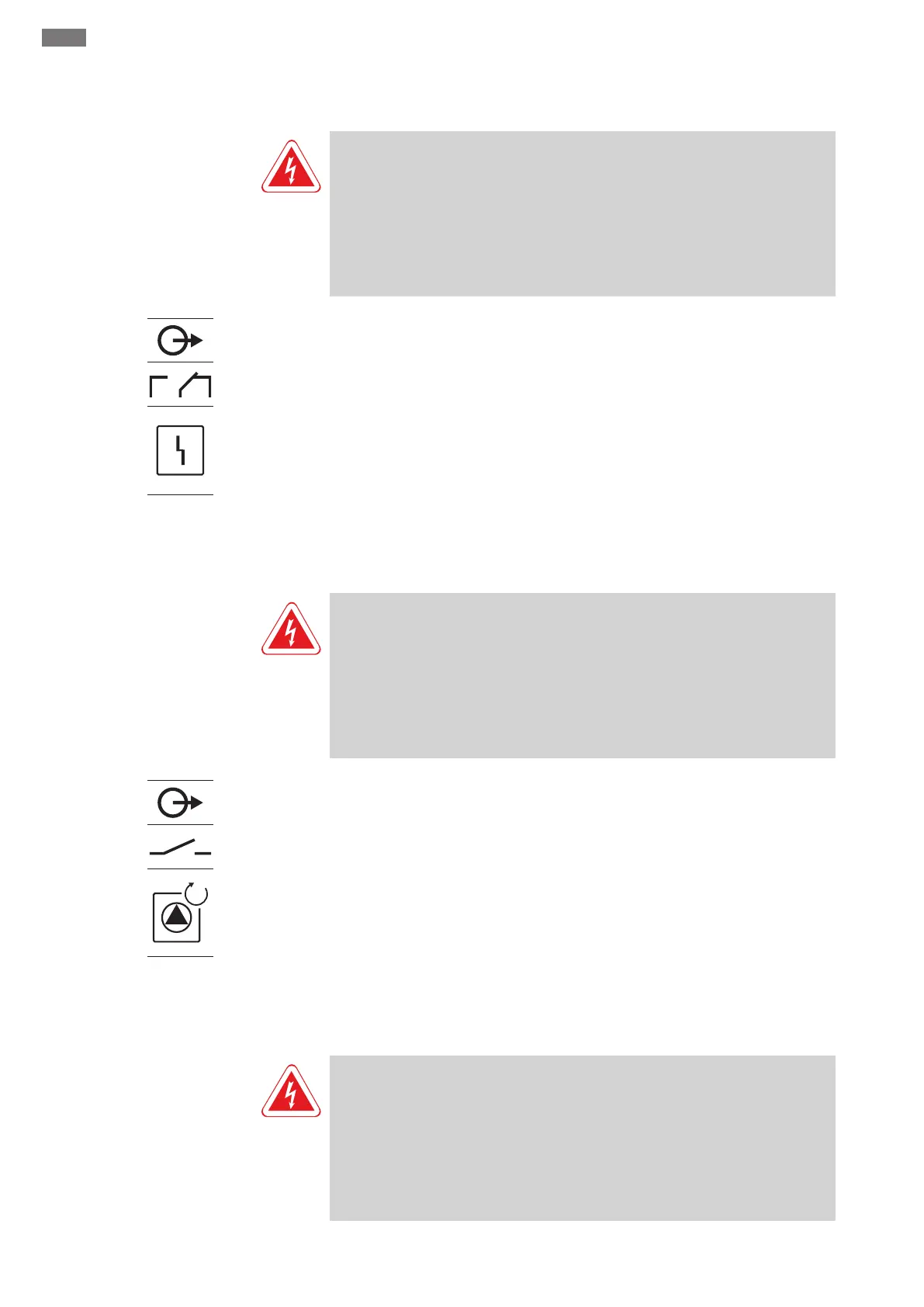

pl Montaż
174 WILO SE 2018-12
6.5.13 Przyłącze zbiorczej sygnalizacji
awarii (SSM)
NIEBEZPIECZEŃSTWO
Ryzyko śmiertelnego porażenia związane z prądem elektrycznym z ze-
wnętrznego źródła!
Zasilanie prądem elektrycznym następuje z zewnętrznego źródła. Napięcie to wystę-
puje na zaciskach również po wyłączeniu wyłącznika głównego! Istnieje ryzyko
śmiertelnego porażenia! Przed rozpoczęciem jakichkolwiek prac należy odłączyć
źródło zasilania elektrycznego! Prace elektryczne przeprowadzać może wyłącznie
wykwalifikowany elektryk z uwzględnieniem miejscowych przepisów.
Fig.20: Symbol - Przegląd przyłączy
Odrębne wyjście wydaje sygnalizację awarii (SSM) dla wszystkich pomp:
Styk: bezpotencjałowy styk przełączny
Prąd przyłączenia: 250V, 1A
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Żyły podłączyć do listwy zaciskowej zgodnie ze schematem połą-
czeń. Numer zacisku widoczny jest na przeglądzie przyłącza na pokrywie.
6.5.14 Przyłącze indywidualnej sygnali-
zacji pracy (EBM)
NIEBEZPIECZEŃSTWO
Ryzyko śmiertelnego porażenia związane z prądem elektrycznym z ze-
wnętrznego źródła!
Zasilanie prądem elektrycznym następuje z zewnętrznego źródła. Napięcie to wystę-
puje na zaciskach również po wyłączeniu wyłącznika głównego! Istnieje ryzyko
śmiertelnego porażenia! Przed rozpoczęciem jakichkolwiek prac należy odłączyć
źródło zasilania elektrycznego! Prace elektryczne przeprowadzać może wyłącznie
wykwalifikowany elektryk z uwzględnieniem miejscowych przepisów.
x
Fig.21: Symbol - Przegląd przyłączy
Odrębne wyjście wydaje sygnalizację pracy (EBM) dla pompy:
Styk: bezpotencjałowy styk zwierny
Prąd przyłączenia: 250V, 1A
Ułożone na miejscu kable zasilające należy wprowadzić przez dławiki przewodu iodpo-
wiednio zamocować. Żyły podłączyć do listwy zaciskowej zgodnie ze schematem połą-
czeń. Numer zacisku widoczny jest na przeglądzie przyłącza na pokrywie. Symbol „x”
wskazuje na określoną pompę:
1 = pompa 1
2 = pompa 2
3 = pompa 3
6.5.15 Przyłącze indywidualnej sygnali-
zacji awarii (ESM)
NIEBEZPIECZEŃSTWO
Ryzyko śmiertelnego porażenia związane z prądem elektrycznym z ze-
wnętrznego źródła!
Zasilanie prądem elektrycznym następuje z zewnętrznego źródła. Napięcie to wystę-
puje na zaciskach również po wyłączeniu wyłącznika głównego! Istnieje ryzyko
śmiertelnego porażenia! Przed rozpoczęciem jakichkolwiek prac należy odłączyć
źródło zasilania elektrycznego! Prace elektryczne przeprowadzać może wyłącznie
wykwalifikowany elektryk z uwzględnieniem miejscowych przepisów.
