Rejestracja poziomu za pomocą wyłącznika pływakowego
4
3
1
2
5

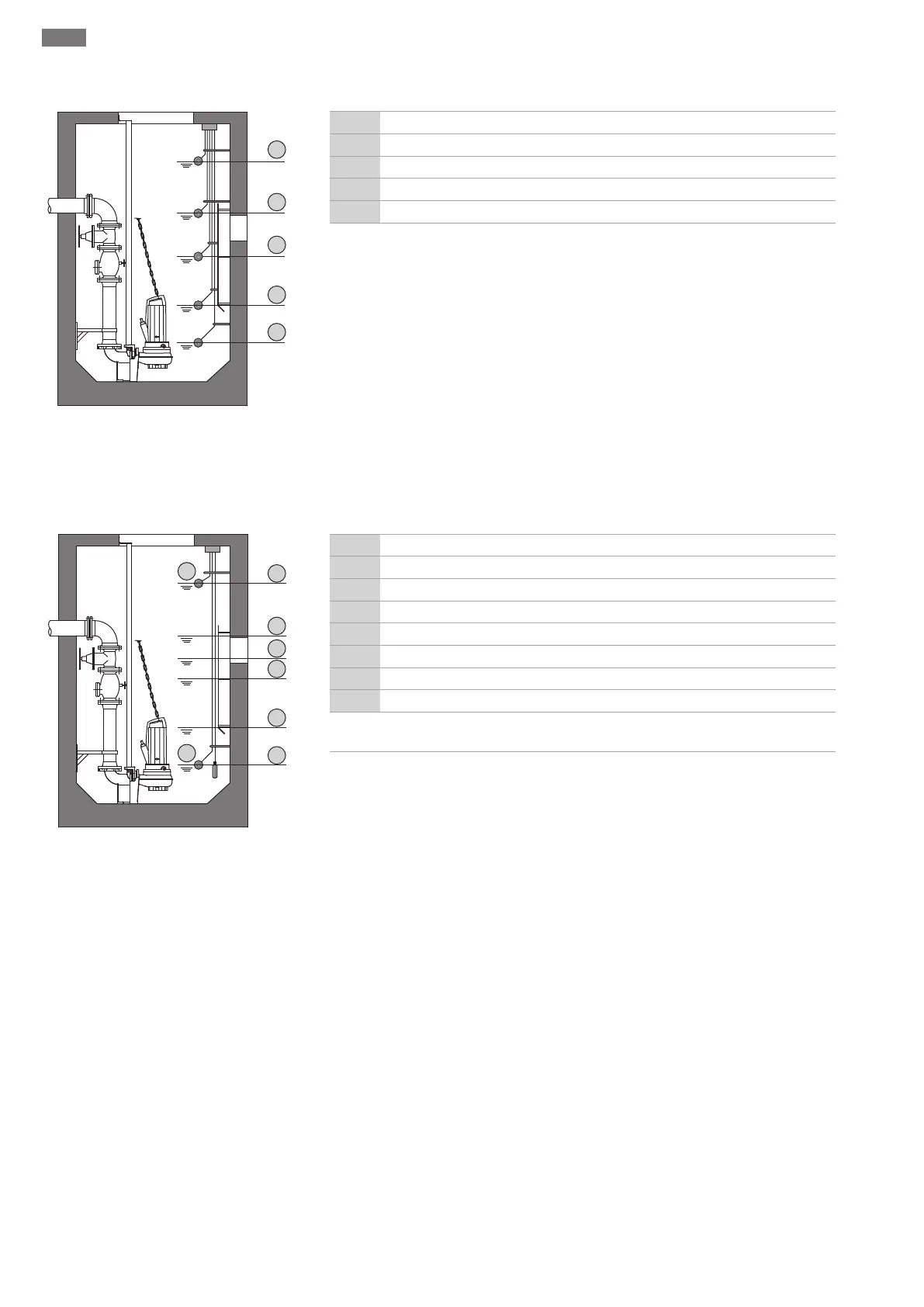

Fig.24: Przedstawienie punktów przełączania
za pomocą wyłącznika pływakowego w rodzaju
pracy „Opróżnianie” na przykładzie dwóch
pomp
1 Pompa 1 WŁ.
2 Pompa 2 WŁ.
3 Pompa 1 i 2 WYŁ.
4 Poziom pracy na sucho
5 Wysoki poziom wody
Możliwe jest podłączenie max. pięciu wyłączników pływakowych. Za ich pomocą możli-
we jest sterowanie dwoma pompami:
▪Pompa 1 WŁ.
▪Pompa 2 WŁ.
▪Pompa 1 i 2 WYŁ.
▪Poziom pracy na sucho
▪Wysoki poziom wody
Wyłącznik pływakowy powinien być wyposażony wstyk zwierny: Po osiągnięciu punktu
przełączania powinno następować zwarcie styku.
Rejestracja poziomu za pomocą czujnika poziomu lub dzwonu zanurzeniowego
5
2
1
3
4
6
7*
8*
Fig.25: Przedstawienie punktów przełączania
za pomocą czujnika poziomu wrodzaju pracy
„Opróżnianie” na przykładzie dwóch pomp
1 Pompa 1 WŁ.
2 Pompa 1 WYŁ.
3 Pompa 2 WŁ.
4 Pompa 2 WYŁ.
5 Poziom pracy na sucho
6 Wysoki poziom wody
7 Wysoki poziom wody*
8 Poziom pracy na sucho*
* W celu zwiększenia niezawodności działania dodatkowo zwykorzystaniem osobne-
go wyłącznika pływakowego.
Możliwe jest podłączenie czujnika poziomu lub dzwonu zanurzeniowego. Za ich pomo-
cą możliwe jest sterowanie trzema pompami:
▪Pompa 1 WŁ./WYŁ.
▪Pompa 2 WŁ./WYŁ.
▪Pompa 3 WŁ./WYŁ.
▪Poziom pracy na sucho
▪Wysoki poziom wody
7.2.2 Rodzaj pracy „Napełnianie”
Zbiornik jest napełniany, np. w celu przepompowania wody do cysterny. Podłączone
pompy są załączane przy spadku poziomu, natomiast w razie jego wzrostu są wyłącza-
ne. Ten rodzaj regulacji jest wykorzystywany głownie do zaopatrzenia w wodę.
