Rejestracja poziomu za pomocą wyłącznika pływakowego

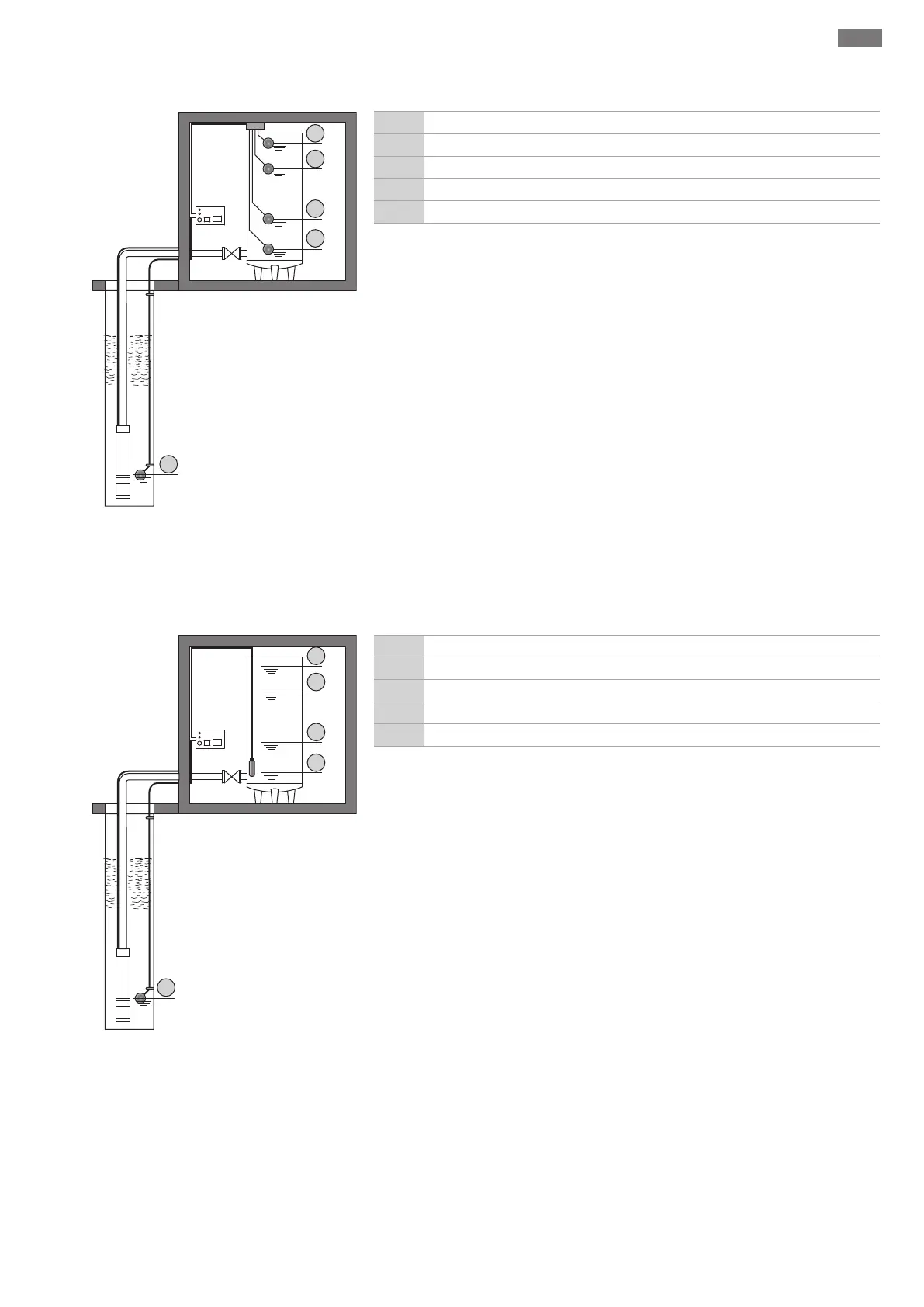

Fig.26: Przedstawienie punktów przełączania
za pomocą wyłącznika pływakowego wrodzaju
pracy „Napełnianie” na przykładzie jednej
pompy
1 Pompa WŁ.
2 Pompa WYŁ.
3 Wysoki poziom wody
4 Min. poziom wody
5 Poziom pracy na sucho wstudni
Możliwe jest podłączenie max. pięciu wyłączników pływakowych. Za ich pomocą możli-
we jest sterowanie dwoma pompami:
▪Pompa 1 WŁ.
▪Pompa 2 WŁ.
▪Pompa 1 i 2 WYŁ.
▪Min. poziom wody wnapełnianym zbiorniku
▪Wysoki poziom wody
▪Poziom pracy na sucho wstudni (osobny wyłącznik pływakowy na wejściu „Extern
OFF“)
Wyłącznik pływakowy powinien być wyposażony wstyk zwierny: Po osiągnięciu punktu
przełączania powinno następować zwarcie styku.
Rejestracja poziomu za pomocą czujnika poziomu lub dzwonu zanurzeniowego
Fig.27: Przedstawienie punktów przełączania
za pomocą czujnika poziomu wrodzaju pracy
„Napełnianie” na przykładzie jednej pompy
1 Pompa WŁ.
2 Pompa WYŁ.
3 Wysoki poziom wody
4 Min. poziom wody
5 Poziom pracy na sucho wstudni
Możliwe jest podłączenie czujnika poziomu lub dzwonu zanurzeniowego. Za ich pomo-
cą możliwe jest sterowanie trzema pompami:
▪Pompa 1 WŁ./WYŁ.
▪Pompa 2 WŁ./WYŁ.
▪Pompa 3 WŁ./WYŁ.
▪Min. poziom wody wnapełnianym zbiorniku
▪Wysoki poziom wody
▪Poziom pracy na sucho wstudni (osobny wyłącznik pływakowy na wejściu „Extern
OFF“)
