de Aufstellung
18 WILO SE 2018-12
x

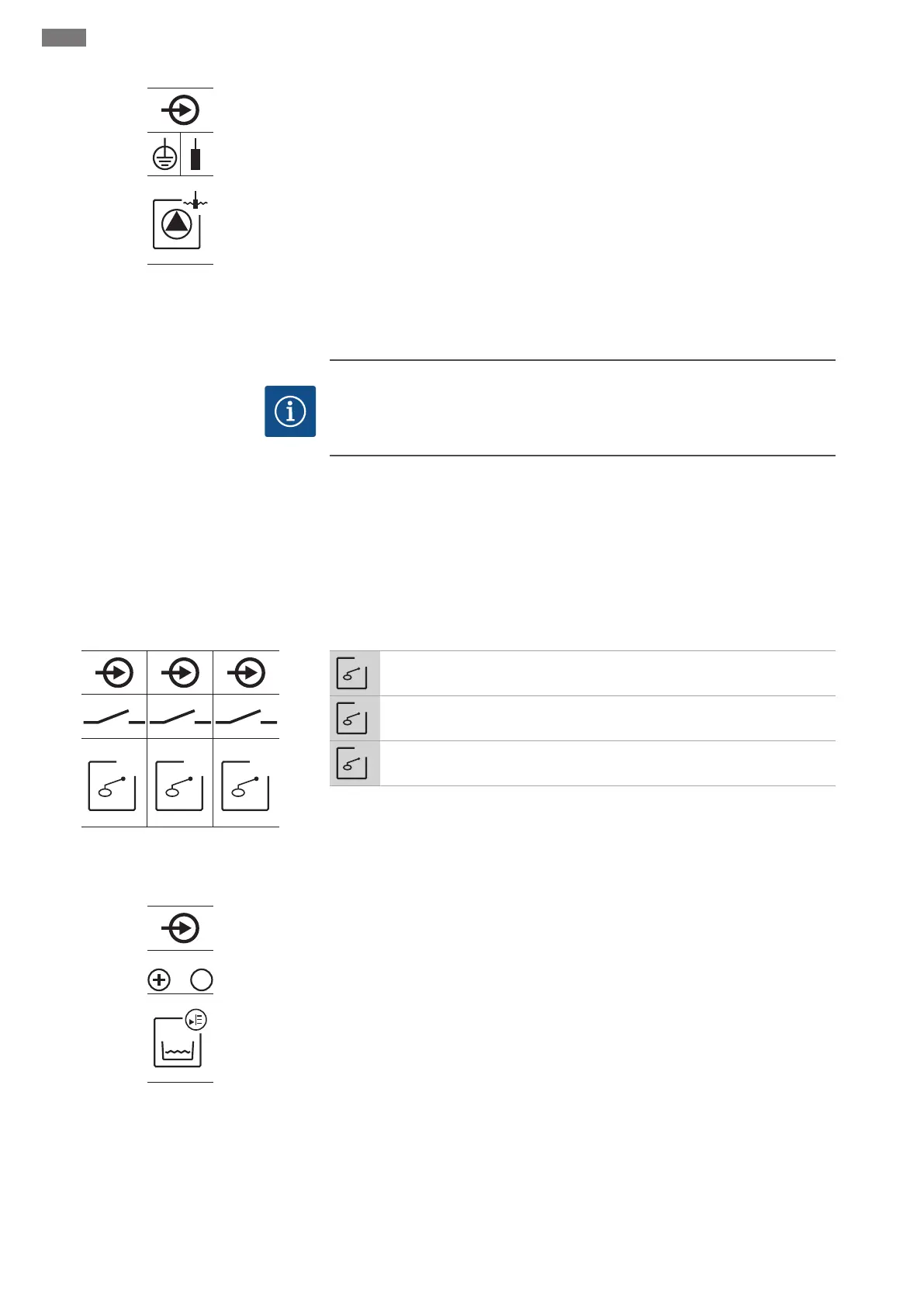

Fig.9: Symbol Anschlussübersicht
Pro Pumpe kann eine Leckageüberwachung mit Feuchtigkeitselektroden angeschlossen
werden. Der Schwellwert (<30kOhm) für eine Abschaltung ist im Schaltgerät fest hin-
terlegt. Keine Schwimmerschalter anschließen!
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmennummer
der Anschlussübersicht im Deckel entnehmen. Das „x“ im Symbol gibt die jeweilige
Pumpe an:
▪1 = Pumpe 1
▪2 = Pumpe 2
▪3 = Pumpe 3
GEFAHR!Explosionsgefahr durch falschen Anschluss! Wenn die angeschlossenen
Pumpen innerhalb von Ex-Bereichen verwendet werden, das Ex-Kapitel im Anhang
beachten!
6.5.6 Anschluss Signalgeber für Niveau-
steuerung
HINWEIS
Keine Fremdspannung anlegen!
Eine angelegte Fremdspannung zerstört das Bauteil.
Die Niveauerfassung kann über drei Schwimmerschalter, einen Niveausensor oder eine
Tauchglocke erfolgen. Eine Niveauserfassung mit Elektroden ist nicht möglich!
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmennummer
der Anschlussübersicht im Deckel entnehmen.
Schwimmerschalter
Wenn Schwimmerschalter für die Niveauerfassung verwendet werden, können max.
zwei Pumpen angesteuert werden. Die Klemmen sind wie folgt gekennzeichnet:
off
1
+
2
on
1
on
2
Fig.10: Symbol Anschlussübersicht
off
1
+
2
Niveau „Alle Pumpen Aus“
on
1
Niveau „Pumpe 1 Ein“
on
2
Niveau „Pumpe 2 Ein“
GEFAHR!Explosionsgefahr durch falschen Anschluss! Wenn die angeschlossenen
Schwimmerschalter innerhalb von Ex-Bereichen verwendet werden, das Ex-Kapitel
im Anhang beachten!
Niveausensor
4-20 mA
In
Fig.11: Symbol Anschlussübersicht
Wenn ein Niveausensor für die Niveauerfassung verwendet wird, können max. drei
Pumpen angesteuert werden. Der Anschlusswert für den Niveausensor beträgt
4-20mA. HINWEIS!Auf die richtige Polarität des Niveausensors achten! Keinen akti-
ven Niveausensor anschließen.
GEFAHR!Explosionsgefahr durch falschen Anschluss! Wenn der angeschlossene Ni-
veausensor innerhalb von Ex-Bereichen verwendet wird, das Ex-Kapitel im Anhang
beachten!
Tauchglocke
Wenn eine Tauchglocke für die Niveauerfassung verwendet wird, können max. drei
Pumpen angesteuert werden. Der Druckbereich für die Tauchglocke beträgt
0-250mBar.
