ru Установка
220 WILO SE 2018-12
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N

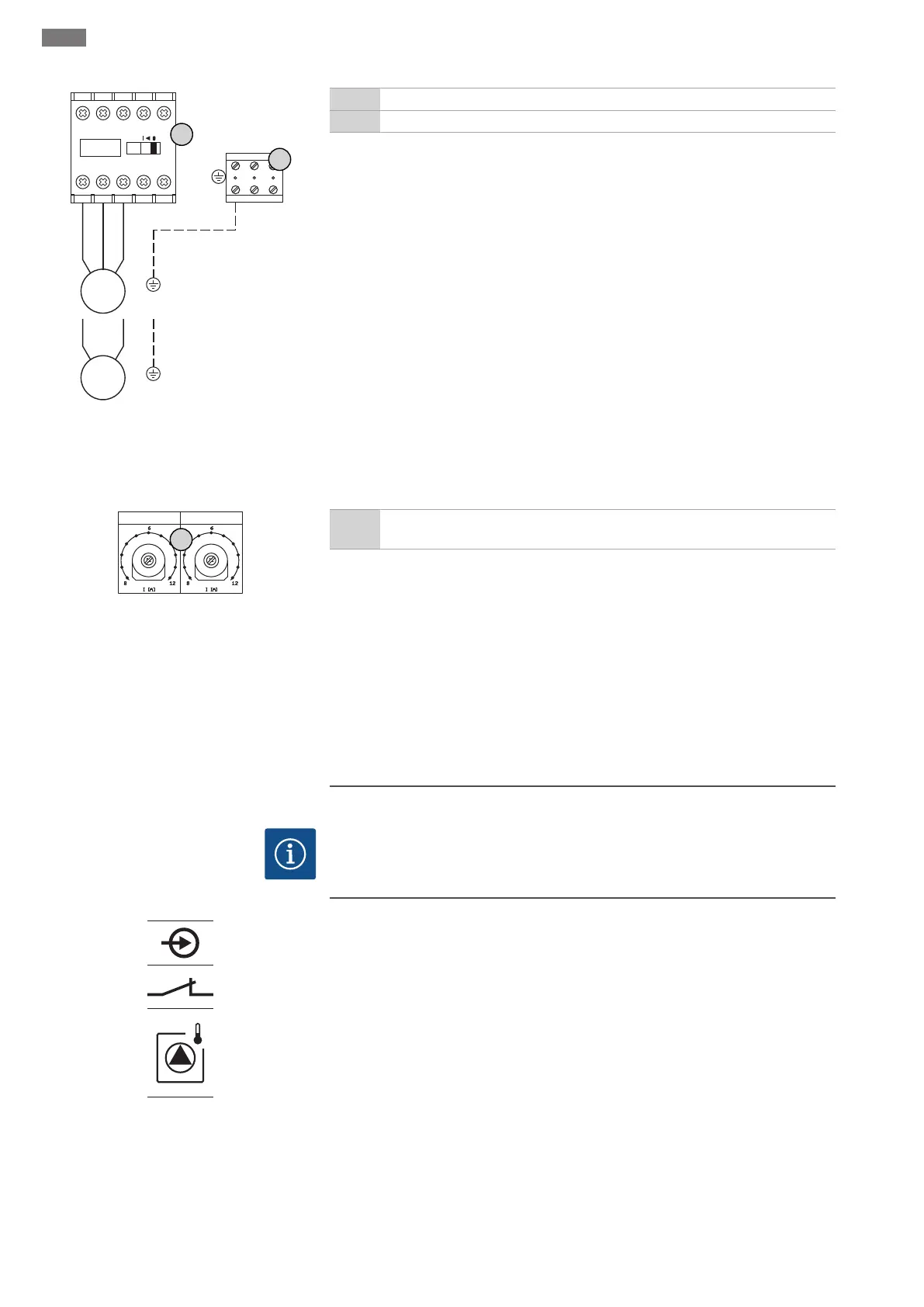

Fig.6: Подсоединение насоса
3 Клеммная планка: земля (РЕ)
5 Комбинация контакторов
Проложенные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к контактору согласно схеме электриче-
ских подсоединений.
6.5.3.1 Настройка системы контроля
подачи питания на электродви-
гатель
Current Pump 1 Current Pump 2
8
Fig.7: Настройка системы контроля подачи
питания на электродвигатель
8
Потенциометр для системы контроля подачи питания на электродвига-
тель
После подсоединения насоса настроить допустимый номинальный ток на потен-
циометре.
▪При полной нагрузке настроить номинальный ток согласно фирменной табличке.
▪При неполной нагрузке настроить номинальный ток на 5% выше измеренного
тока в рабочей точке.
Точную настройку системы контроля подачи питания на электродвигатель можно
выполнить во время ввода в эксплуатацию. Здесь с помощью меню могут отобра-
жаться указанные ниже значения.
▪Текущий измеренный рабочий ток насоса (меню4.29–4.31).
▪Настроенный номинальный ток контрольных устройств электродвигателя (ме-
ню4.25–4.27).
6.5.4 Подсоединение датчика
контроля температуры обмотки
электродвигателя
УВЕДОМЛЕНИЕ
Не подавать внешнее напряжение!
Поданное внешнее напряжение разрушает элемент конструкции.
x
Fig.8: Символ обзора подсоединения
К каждому насосу можно подсоединить датчик контроля температуры обмотки
электродвигателя с биметаллическими датчиками. Не подсоединять датчи-
киPTC!
Проложенные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к клеммной планке в соответствии со схе-
мой электрических подсоединений. Номера клемм обзора подсоединений при-
ведены в крышке. Значок «х» в символе указывает соответствующий насос:
▪1— насос1;
▪2— насос2;
▪3— насос3.
ОПАСНО!Опасность взрыва из-за неправильного подсоединения! При исполь-
зовании подсоединенных насосов во взрывоопасных зонах соблюдать указа-
ния главы по взрывобезопасности в приложении!
