Установка ru
Инструкция по монтажу и эксплуатации Wilo-Control EC-L 221

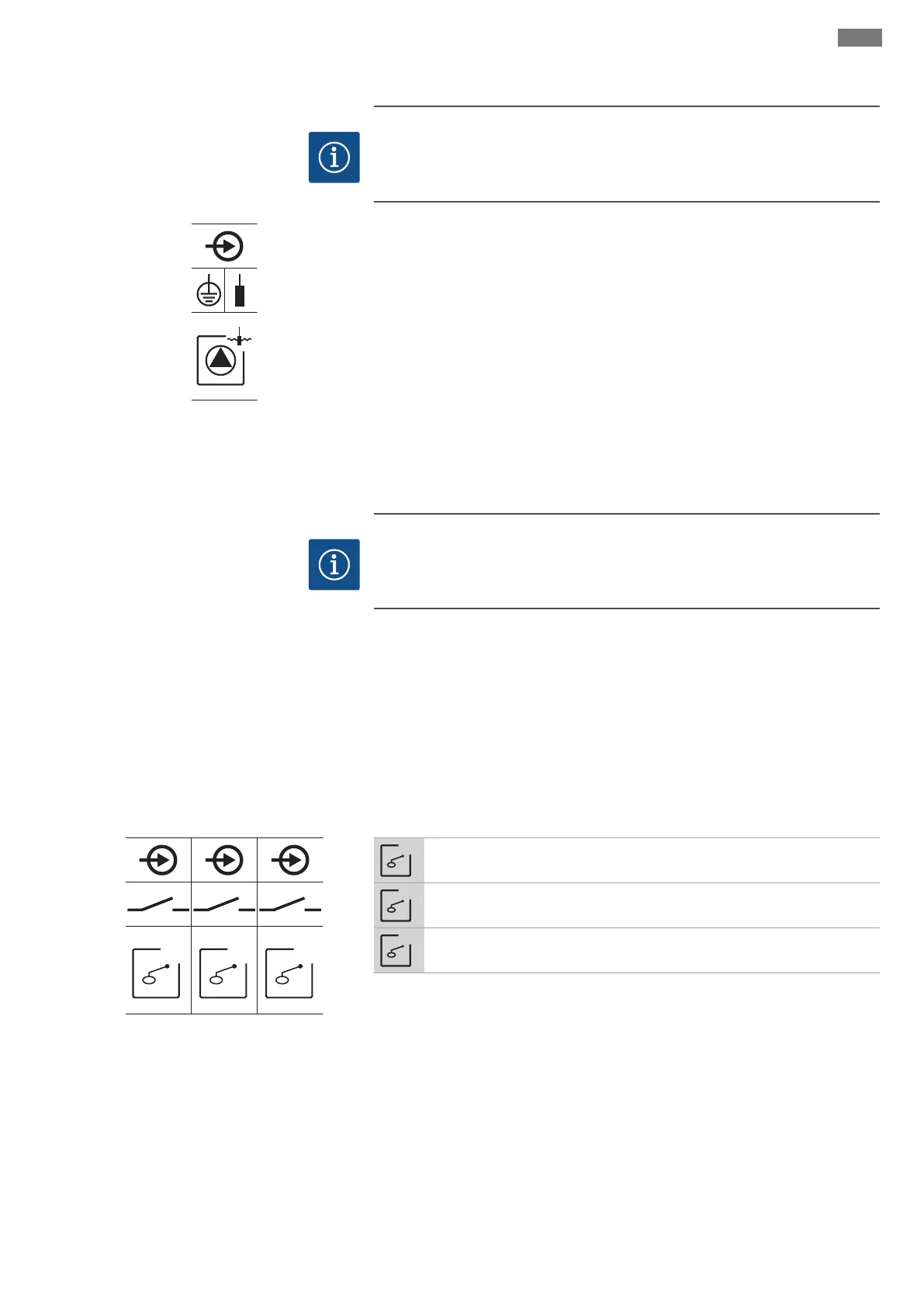

6.5.5 Подсоединение устройства
контроля герметичности
УВЕДОМЛЕНИЕ
Не подавать внешнее напряжение!
Поданное внешнее напряжение разрушает элемент конструкции.
x
Fig.9: Символ обзора подсоединения
Для каждого насоса можно подсоединить устройство контроля герметичности с
электродами измерения влажности. Пороговое значение (<30кОм) для отключе-
ния зафиксировано в приборе управления. Не подсоединять поплавковые выклю-
чатели!
Проложенные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к клеммной планке в соответствии со схе-
мой электрических подсоединений. Номера клемм обзора подсоединений при-
ведены в крышке. Значок «х» в символе указывает соответствующий насос:
▪1— насос1;
▪2— насос2;
▪3— насос3.
ОПАСНО!Опасность взрыва из-за неправильного подсоединения! При исполь-
зовании подсоединенных насосов во взрывоопасных зонах соблюдать указа-
ния главы по взрывобезопасности в приложении!
6.5.6 Подсоединение датчиков сигна-
лов для контроля уровня
УВЕДОМЛЕНИЕ
Не подавать внешнее напряжение!
Поданное внешнее напряжение разрушает элемент конструкции.
Регистрация уровня может осуществляться посредством трех поплавковых вы-
ключателей, одного датчика уровня или погружного стакана. Регистрация уровня
электродами невозможна!
Проложенные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к клеммной планке в соответствии со схе-
мой электрических подсоединений. Номера клемм обзора подсоединений при-
ведены в крышке.
Поплавковый выключатель
Если для регистрации уровня используются поплавковые выключатели, можно
управлять макс. двумя насосами. Обозначения клемм указано ниже.
off
1
+
2
on
1
on
2
Fig.10: Символ обзора подсоединения
off
1
+
2
Уровень «Все насосы выкл.»
on
1
Уровень «Насос1 вкл.»
on
2
Уровень «Насос2 вкл.»
ОПАСНО!Опасность взрыва из-за неправильного подсоединения! При исполь-
зовании подсоединенных поплавковых выключателей во взрывоопасных зо-
нах соблюдать указания главы по взрывобезопасности в приложении!
