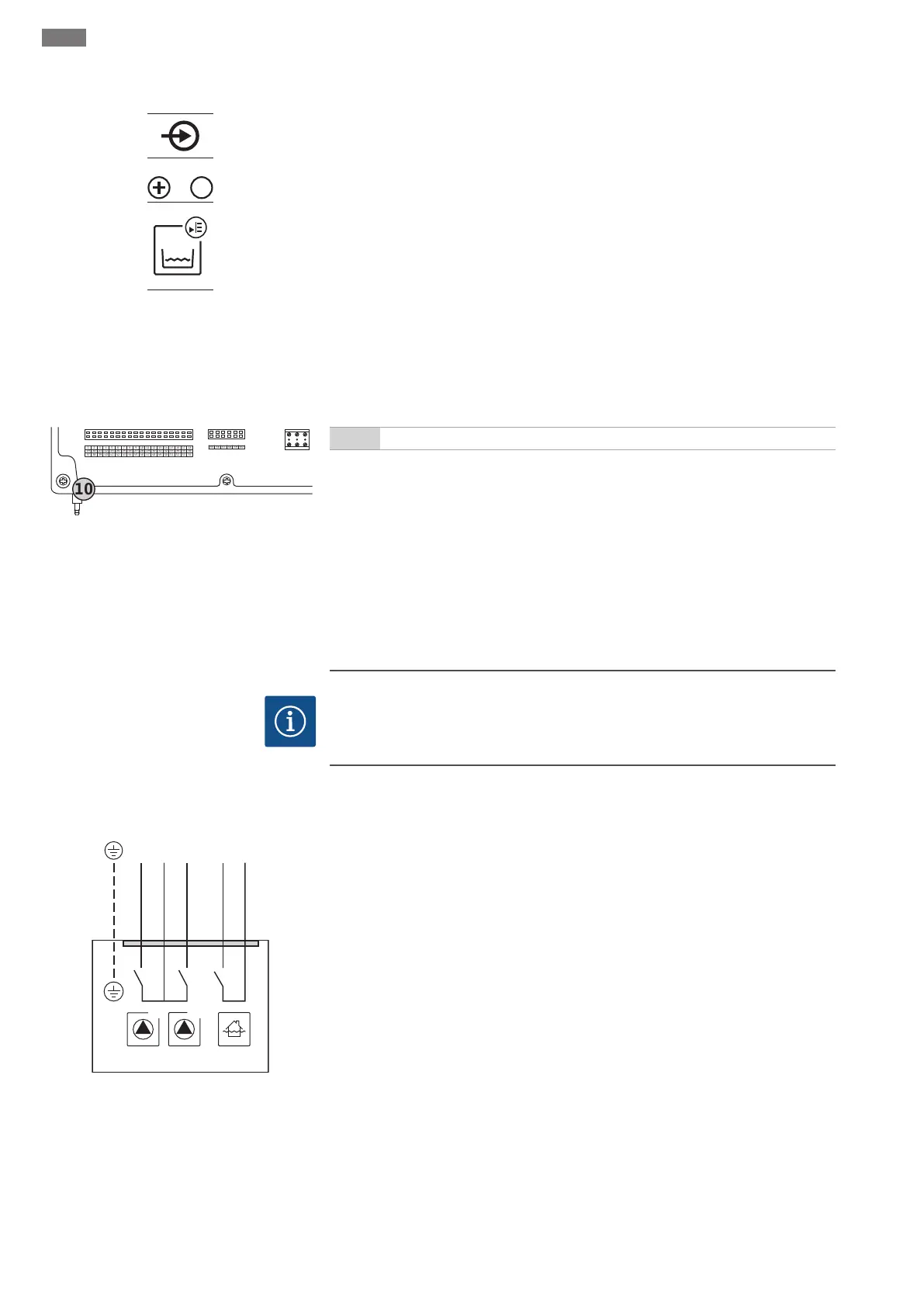

ru Установка
222 WILO SE 2018-12
Датчик уровня
4-20 mA
In
Fig.11: Символ обзора подсоединения
Если для регистрации уровня используется датчик уровня, можно управлять
макс. тремя насосами. Параметр подсоединения датчика уровня составляет 4–
20мА. УВЕДОМЛЕНИЕ!Следить за правильной полярностью датчика уровня!
Не подсоединять активированный датчик уровня.
ОПАСНО!Опасность взрыва из-за неправильного подсоединения! При исполь-
зовании подсоединенного датчика уровня во взрывоопасных зонах соблюдать
указания главы по взрывобезопасности в приложении!
Погружной стакан
Если для регистрации уровня используется погружной стакан, можно управлять
макс. тремя насосами. Диапазон давления для погружного стакана составляет 0–
250мбар.
1
2
3
4
5
6
7
8
9
1
0
1
1
1
2
1
3
1
4
1
5
1
6
1
7
1
8
1
9
2
0
2
1
2
2
2
3
2
4
2
5
2
6
2
7
2
8
2
9
3
0
3
1
3
2
3
3
3
4
3
5
3
6
3
7
3
8
3
9
4
0
4
1
4
2
4
3
4
4
4
5
4
6
4
7
4
8
4
9
5
0
5
1
5
2
5
3
5
4
55
56
57
58
59
60
10
Fig.12: Подсоединение к напорному па-
трубку
10 Подсоединение погружного стакана к напорному патрубку
УВЕДОМЛЕНИЕ!Для оптимальной вентиляции погружного стакана рекоменду-
ется использовать компрессор для контроля уровня.
1. Ослабить и открутить накидную гайку с подсоединения к напорному патруб-
ку.
2. Насадить накидную гайку на напорный шланг погружного стакана.
3. Надвинуть напорный шланг на подсоединение к напорному патрубку до упо-
ра.
4. Снова накрутить накидную гайку на подсоединение к напорному патрубку и
затянуть ее до фиксации напорного шланга.
6.5.7 Подсоединение реле указателя
уровня NW16
УВЕДОМЛЕНИЕ
Не подавать внешнее напряжение!
Поданное внешнее напряжение разрушает элемент конструкции.
Регистрацию уровня для двух насосов можно осуществлять с помощью реле ука-
зателя уровня NW16. Реле указателя уровня имеет следующие точки переключе-
ния:
29 28 31 33 34
P1
P2
ON / OFF ON
bk
bn
bk
gy (bu)
gn-ye
bn
Fig.13: Схема электрических подсоедине-
ний NW16 на Control EC-L2x…
насос1 вкл./выкл.;
насос2 вкл./выкл.;
сигнализация о наводнении.
Контроль уровня соответствует эксплуатации с отдельными поплавковыми вы-
ключателями. Внутренняя конструкция реле указателя уровня обеспечивает при
этом гистерезис между уровнем включения и выключения соответствующего на-
соса.
Проложенные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к клеммной планке в соответствии со схе-
мой электрических подсоединений.
ОПАСНО!Опасность взрыва из-за неправильного подсоединения! Реле указа-
теля уровня запрещается использовать во взрывоопасных зонах!
