Установка ru
Инструкция по монтажу и эксплуатации Wilo-Control EC-L 223
6.5.8 Подсоединение защиты от су-
хого хода/мин. уровень воды с
отдельным поплавковым вы-
ключателем
УВЕДОМЛЕНИЕ
Не подавать внешнее напряжение!
Поданное внешнее напряжение разрушает элемент конструкции.
Защита от сухого хода (режим работы «Дренаж»)
!

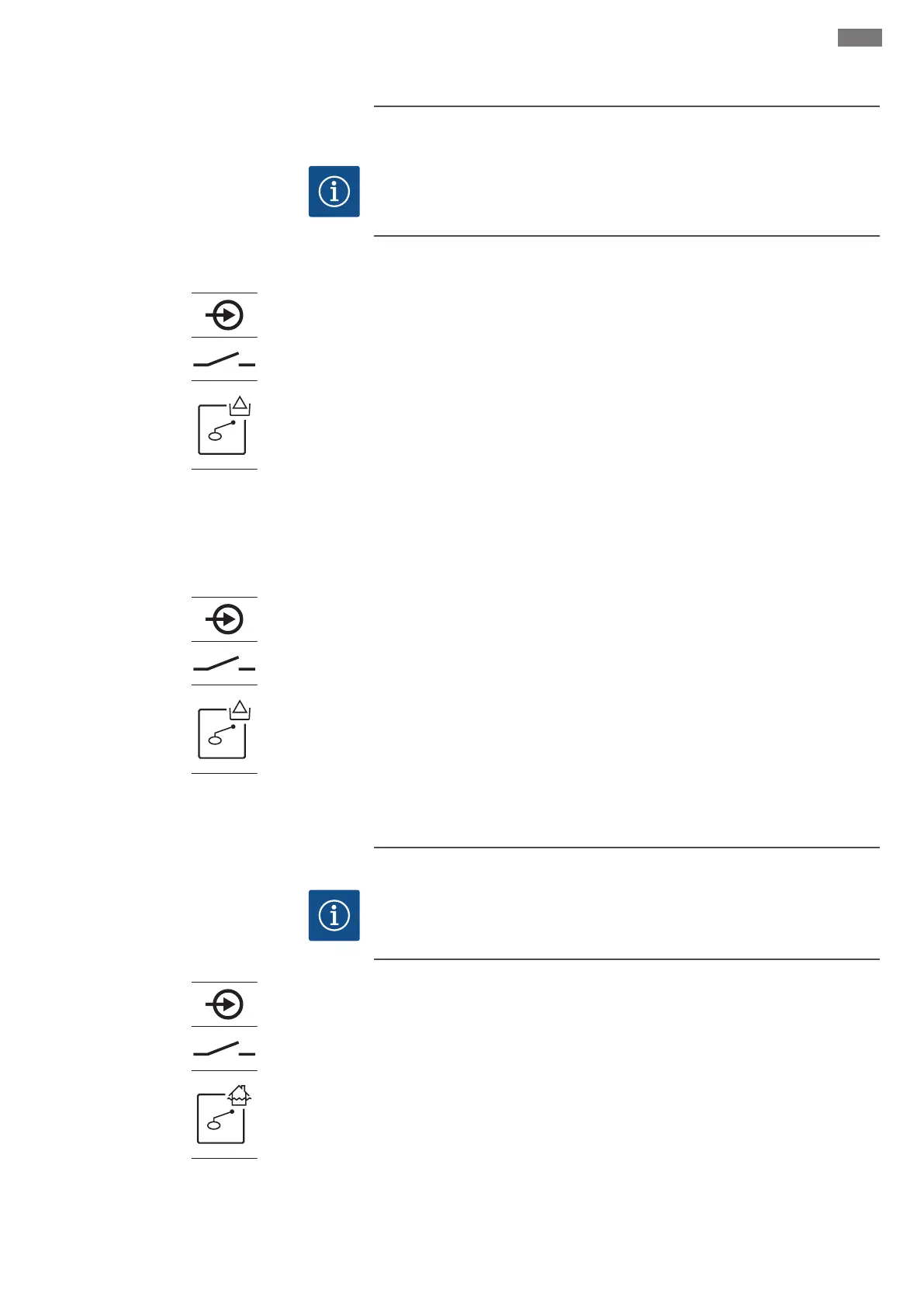

Fig.14: Символ обзора подсоединения
Уровень сухого хода можно дополнительно контролировать с помощью поплав-
кового выключателя:
▪разомкнутый: сухой ход;
▪замкнутый: нет сухого хода.
В заводской установке клеммы оснащены перемычкой.
УВЕДОМЛЕНИЕ!В качестве дополнительного предохранителя установки всегда
рекомендуется отдельная защита от сухого хода.
Проложенные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Удалить перемычку и подсоединить жилы к клеммной планке
в соответствии со схемой электрических подсоединений. Номера клемм обзора
подсоединений приведены в крышке.
ОПАСНО!Опасность взрыва из-за неправильного подсоединения! При исполь-
зовании подсоединенного поплавкового выключателя во взрывоопасных зонах
соблюдать указания главы по взрывобезопасности в приложении!
Мин. уровень воды (режим работы «Заполнение»)
!
Fig.15: Символ обзора подсоединения
Мин. уровень воды можно дополнительно контролировать с помощью поплавко-
вого выключателя:
▪разомкнутый: мин. уровень воды;
▪замкнутый: достаточный уровень воды.
В заводской установке клеммы оснащены перемычкой.
Проложенные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Удалить перемычку и подсоединить жилы к клеммной планке
в соответствии со схемой электрических подсоединений. Номера клемм обзора
подсоединений приведены в крышке.
6.5.9 Подсоединение сигнализации о
наводнении с отдельным по-
плавковым выключателем
УВЕДОМЛЕНИЕ
Не подавать внешнее напряжение!
Поданное внешнее напряжение разрушает элемент конструкции.
Fig.16: Символ обзора подсоединения
Уровень затопления можно дополнительно контролировать с помощью поплав-
кового выключателя:
▪разомкнутый: нет сигнализации о наводнении;
▪замкнутый: сигнализация о наводнении.
УВЕДОМЛЕНИЕ!В качестве дополнительного предохранителя установки всегда
рекомендуется отдельный датчик сигналов для уровня затопления.
Проложенные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к клеммной планке в соответствии со схе-
мой электрических подсоединений. Номера клемм обзора подсоединений при-
ведены в крышке.
ОПАСНО!Опасность взрыва из-за неправильного подсоединения! При исполь-
зовании подсоединенного поплавкового выключателя во взрывоопасных зонах
соблюдать указания главы по взрывобезопасности в приложении!
