Attention! Le câblage / passe-câble sont dans la zone de
sécurité (p. ex. positionné dans la feuillure de façon invisible) à
monter et à protéger contre les manipulations.
504474429
2
FR
blueMatic EAV Instructions d‘installation,
d‘utilisation et d‘entretien
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Sous réserve des modifications techniques
Pour transférer le courant de la cadre le vantail, soi-disant passages de câbles
(détails dans le texte suivant), ou soi-disant contact poussoir (voir instructions
d‘installation contact poussoir séparé) sont utilisés.

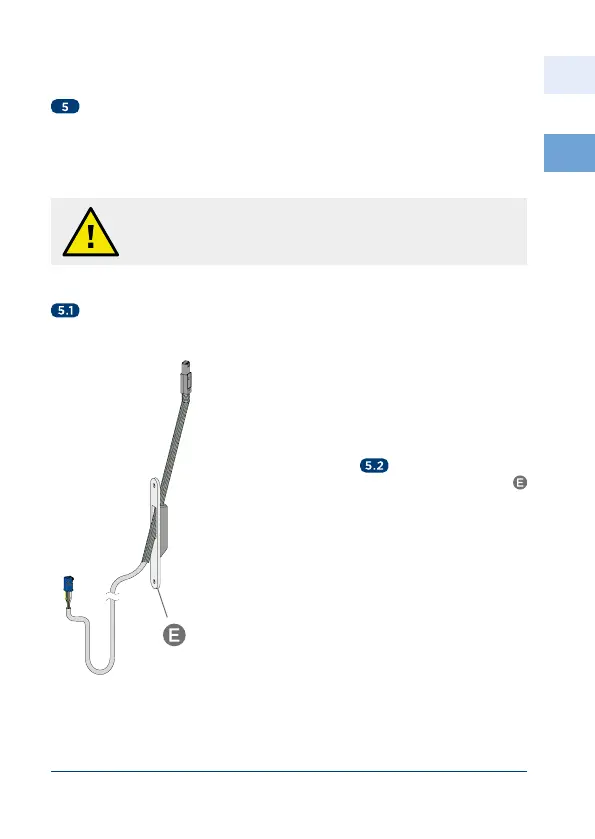

Passe-câble
Passe-câble enfichable et invisible
• Séparable en l’enfichant avec des vis de
fixation (3 x 20 mm)
• Elément du vantail avec la veste de printemps
dans différentes versions (voir tableau)
• Elément du dormant commander
séparément (voir
)
• Tôle de couverture commander séparément
• Positionné dans la feuillure de façon invisible
• Sert d’interface électrique à 6 fils (max. 48 V
CC/2 A par fil) entre le vantail et le dormant
• Couleur argent/gris
• Fraisage du passe-câble n’est pas nécessaire
à partir d’un jeu de feuillure de 11 mm, pour
cette raison il est bien approprié pour
des portes d’entrée en PVC et aluminium
(dépendant du système); avec fraisage il est
aussi approprié pour des portes d’entrée en
bois
Elément du vantail de passe-câble T-KÜ-T1 FT ...
Recommandation: Nous vous recommandons d’utiliser toujours la tôle de cou-
verture (en fonction de la largeur de la têtière et le matériau en bois, en plastique
ou en aluminium), afin de couvrir le fraisage pour la réserve de câble absolument
indispensable et d’éviter une rupture de câble.
