Winkhaus BlueMatic EAV3 - Allgemeiner Anschlussplan

blueMatic EAV 504474443Montage-, Bedienungs-
und Wartungsanleitung
3
DE
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische Änderungen vorbehalten
3.3.1 Allgemeiner Anschlussplan

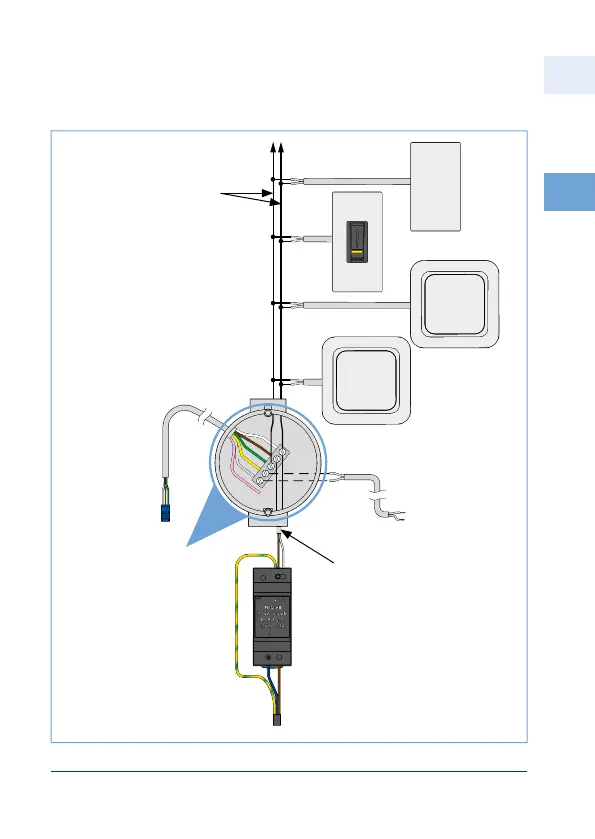

Abbildung 3.3.1-1: Allgemeiner Anschlussplan
Empfehlung:
UP-Dose bzw.
Abzweigdose für
Kabelverbinder
Taster
"Öffnen"*
weitere
Taster*
Freigabesignal für
Drehtüröffner (optional),
Länge und Querschnitt:
Vorgaben durch
Hersteller Drehtüröffner
230 V AC
zum/vom
Motorkasten
Zutritts-
kontroll-
system*
weitere
Zutritts-
kontroll-
systeme*
**Kabel mind. 2 x 0,8 mm,
max. 40 m Länge
z. B. Lüster-
klemme
(Bauseitig)
**Kabel mind. 2 x 0,8 mm,
max. 100 m Länge
(bis zum letzten Taster bzw.
Zutrittskontrollsystem)
N L
- +
* Anschluss nur an einen
potentialfreien Kontakt
(Öffnungssignal mind. 0,5 s)
** kein geschirmtes Kabel
notwendig
PE
