Achtung! Kabel für externes Signal am Rahmennetzteil
führt Spannung vom Rahmennetzteil (12 V DC), keine
Fremdspannung anschließen!
Im Auslieferungszustand isoliert, bei Kürzung (z. B. Anpassung
an die bauliche Situation) immer ZWINGEND isolieren.
GEFAHR!
Das Türprofil muss unbedingt fachgerecht geerdet
werden (Ringöse zur Erdung sicher mit Metallprofil verbinden).
Kabeldurchführung bei 230 V Kabel verwenden (2 x im
Lieferumfang enthalten)!
Keine Fremdspannung auf Ausgang für externe Signale.
blueMatic EAV 504474433Montage-, Bedienungs-
und Wartungsanleitung
2
DE
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische Änderungen vorbehalten

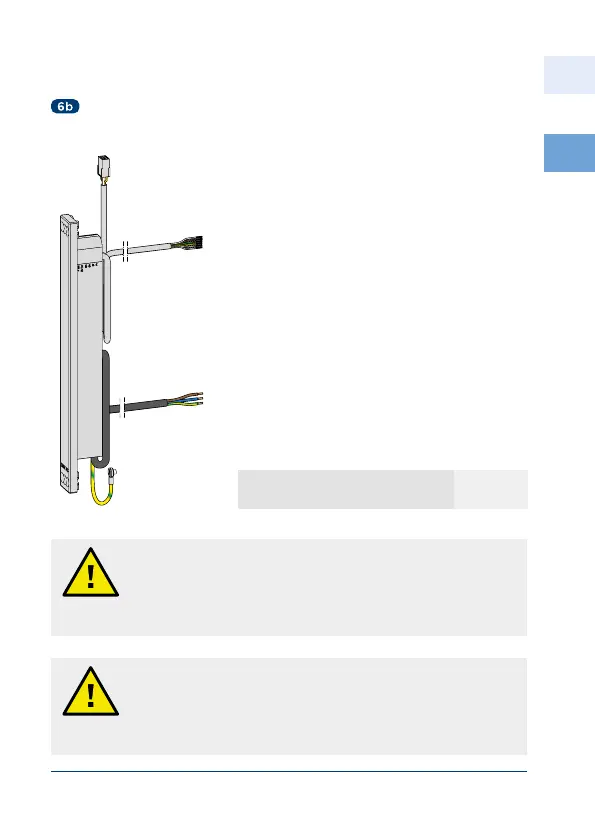

Rahmennetzteil (optional)
Schaltnetzteil (einphasige, primär getaktete
Einbauspannungsversorgung, impulsbelastbar,
kurzschlussfest, leerlauest, hoher Wirkungs-
grad, thermischer Überlastschutz). Das Netzteil
ist geeignet zur Montage im Blendrahmen, auf
der Baustelle muss lediglich der Netzanschluss
(230 V AC) vorgenommen werden.
• 4 m Kabel für Ausschluss 230 V AC mit
Aderendhülsen
• 0,4 m Kabel mit Ringöse (M4) zur Erdung des
Türprofils
• 0,2 m Kabel mit Stecker zur Verbindung
mit Kabelübergang Rahmenteil T-KÜ-T1 RT
KABEL 0,6M RNT
• 4 m Kabel (6-adrig) für externes Signal
(potentialfreier Kontakt - Schaltzeit min. 0,5
Sekunden) von externen Zutrittskontrollsys-
temen inkl. Spannungsversorgung (Ausgang)
T-NETZTEILRAHM V DC A
( A S)
5038589
