3.5.2 Récepteur radio (à l’unité)
Un récepteur radio à l’unité pour des applications supplémentaires, comme par
exemple, le système de commande pour une porte de garage.
Séquence de montage
• Enlever le couvercle du boîtier.
• Fixer le boîtier avec les vis.
• Enfoncer les bouchons caoutchouc (voir figure 3.5.2-1).
• Installer la platine du récepteur comme indiqué sur la figure 3.5.2-2 et
la raccorder à l’unité de commande de l’application concernée (p. ex. le
système de commande d’une porte de garage)
• Fermer et visser de nouveau le couvercle de boîtier.

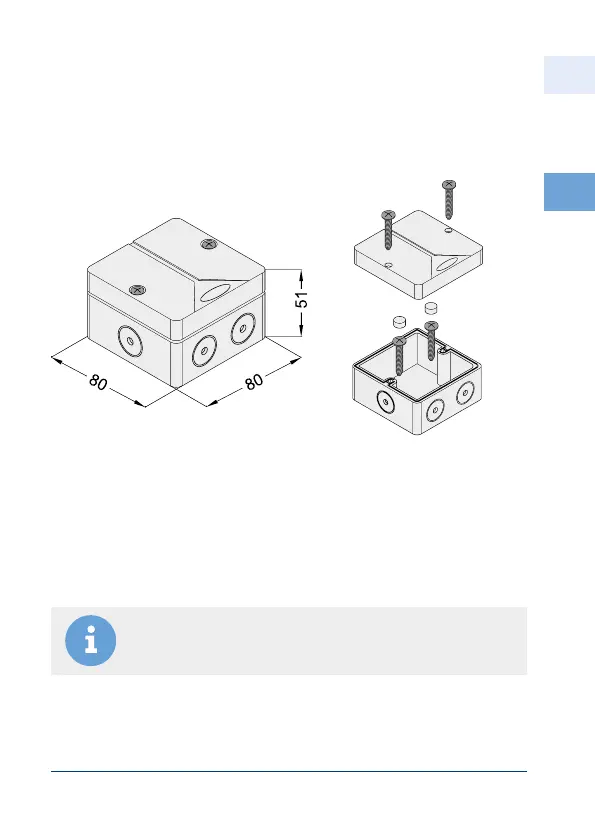

Figure 3.5.2-1: Montage du récepteur radio
