blueMatic EAV Instructions d‘installation,
d‘utilisation et d‘entretien
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Sous réserve des modifications techniques

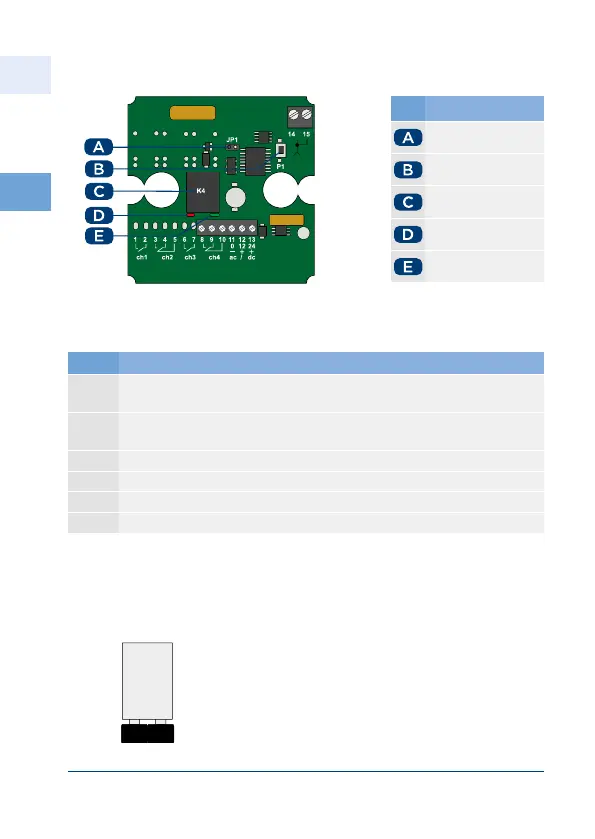

Figure 3.5.2-2: Installation platine de récepteur
JP1 = ON
K4 ON / OFF
N° Bornes platine de récepteur
  NO Relais K - le contact est ouvert en état de repos et se ferme en
actionnant l’émetteur portable
  NC Relais K - le contact se ferme en état de repos et s’ouvre en
actionnant l’émetteur portable
  ‘ V ACDC’
  ‘ V ACDC’
 Antenne
 Blindage
• Le relais K4 peut être réglé pour fonctionner en ON/OFF (tout ou rien) ou en
mode impulsion avec le jumper JP1 (voir figure 3.5.2-3), en fonction de l’unité
de commande devant fonctionner avec le récepteur.
• Le relais reste actif après l’actionnement par
l’émetteur portable.
• Mise hors service après un nouveau
actionnement de l’émetteur portable.
N° Désignation
Jumper JP
Touche P
Relais K
Diode rouge
Diode verte
