Remarque: Pour installer le système de commande et le
bouton-poussoir dans la même boîtier pour montage encastré,
la boîte doit avoir une profondeur de 65 mm!
DANGER! Pour des raisons de sécurité, l'hébergement dans un
boîtier encastré avec interrupteur pour tension secteur 230 V
ou prise n'est pas autorisé!
504474444
3
FR
blueMatic EAV Instructions d‘installation,
d‘utilisation et d‘entretien
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Sous réserve des modifications techniques

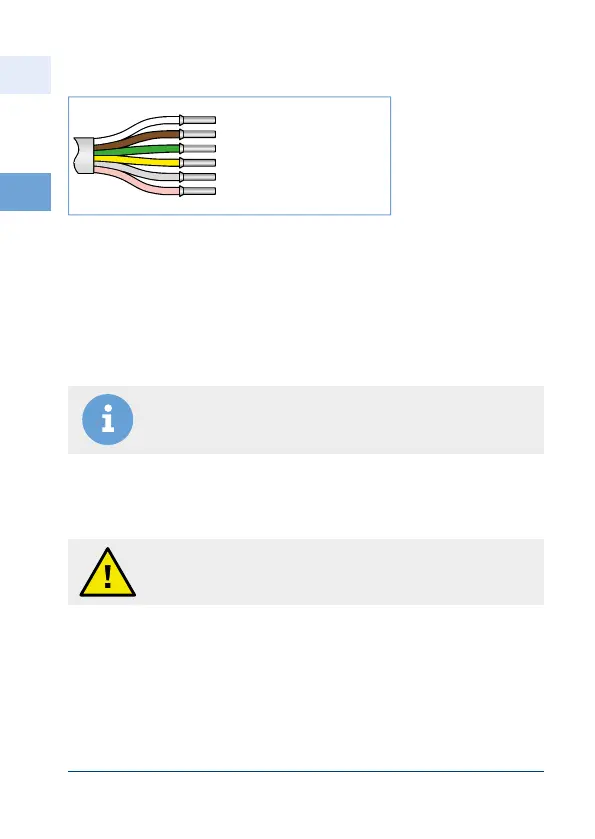

Figure 3.3.1-2:
Détail affectation
des bornes
Conditions pour le montage
• L’interprétation du signal du transpondeur se fait dans le lecteur/système de
commande.
• Le lecteur est installé dans une boîte standard pour montage encastré dans
l’intérieur du bâtiment (près de la porte).
3.4 Système de contrôle d‘accès kit transpondeur
• Si vous n'utilisez pas un bouton-poussoir à côté de la porte, vous devez
prévoir une boîtier pour montage encastré avec un couverture aveugle pour
le lecteur.
• L’antenne se trouve dans le boîtier pour montage en saillie et se monte sur le
côté extérieur de la porte.
• Ne pas monter l’antenne directement sur le métal, cela risquerait de diminuer
considérablement la portée.
• Ne pas monter d’autre antenne dans un rayon de 1 m!
blanc + 12 V DC
marron 0 V
vert signal d’ouverture (externe)
jaune
gris
rose (non utilisé)
}
signal ouvre-porte
de la porte tournante
