Remarque: Lors du montage sur une surface métallique, utilisez
des plaques en bois et, si nécessaire, des entretoises pour
assurer le fonctionnement de l'antenne! Pour tester la fonction
lecteur, une configuration de test sur site peut être nécessaire!
504474445
3
FR
blueMatic EAV Instructions d‘installation,
d‘utilisation et d‘entretien
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Sous réserve des modifications techniques
• Raccorder le câble de l'antenne (fixe sur l'antenne) avec de lecture/système
de commande.
• Recommandation: Posez un tube vide de l'antenne au lecteur.

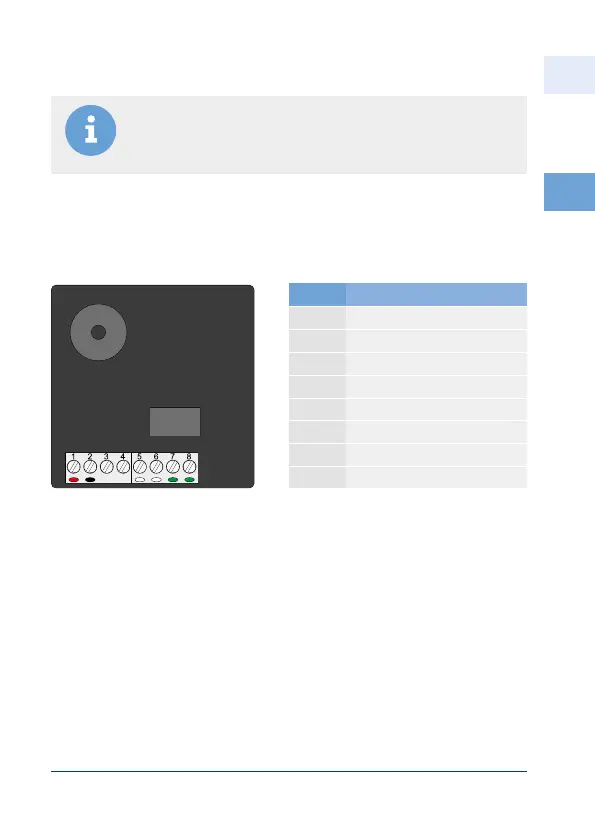

Figure 3.4-1: Schéma d’occupation des bornes du lecteur du transpondeur
N° Bornes
 rouge
‘ V DC’
 noir
‘ V DC’
 Jonction série
 Jonction série
 blanc Antenne
 blanc
Antenne
 vert Contact libre de potentiel C
 vert Contact libre de potentiel NO
