blueMatic EAV Instructions d‘installation,
d‘utilisation et d‘entretien
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Sous réserve des modifications techniques

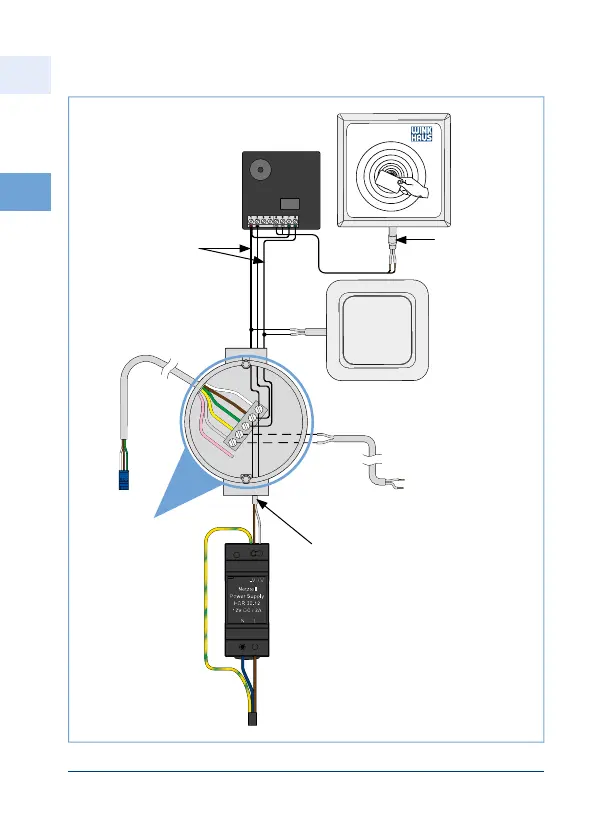

Figure 3.4-2: Installation du lecteur du transpondeur
Antenne
1 antenne pour la pose
sur crépi, câble de
2,5 m fixe sur l’antenne
(ne pas rallonger le
câble), extrémités de
câbles avec embouts
230 V AC
N L
- +
PE
** aucun cable spécial
nécessaire
Lecteur du transpondeur
Recommandation:
Boîtier pour
montage encastré
ou de connexion
pour la connexion
des câbles
Bouton-
poussoir
‘Ouvrir’*
Signal d‘autorisation
pour ouvre-porte de
la porte tournante
(optionnel), Longueur
et section transversale:
prédeterminées par le
fabricant de l’ouvre-porte
de la porte tournante
Du/au
coffre de
moteur
et/ou la
passe-
câble
**Câble de 2 x 0,8 mm,
max. 40 m de longueur
p. ex. bloc de
jonction (incombe
au client)
**Câble de 2 x 0,8 mm,
max. 100 m de longueur
(jusqu’au dernier bouton-
poussoir/jusqu’au
dernier système de
contrôle d’accès)
