Aanwijzing: Volg de montagevoorschriften van de evtl. extra
toepassing op!
blueMatic EAV 504474451Montage-, gebruiks- en
onderhoudshandleiding
3
NL
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙
www.winkhaus.de ∙ Technische veranderingen voorbehouden
3.5.2 Radiografische Ontvanger (enkel)
Enkele Radiogr. Ontvanger voor extra toepassingen, bijv. voor sturing van de
garagedeur.
Montagevolgorde
• Verwijder de deksel van de doos.
• Bevestig de doos met de schroeven.
• Rubberen dopjes indrukken (zie afbeelding 3.5.2-1).
• Monteer de ontvangersprintplaat volgens afbeelding 3.5.2-2 en sluit hem aan
aan de sturing van de extra toepassing (sturing garagedeur bijv.)
• Sluit het deksel van de doos en schroef hem vast.

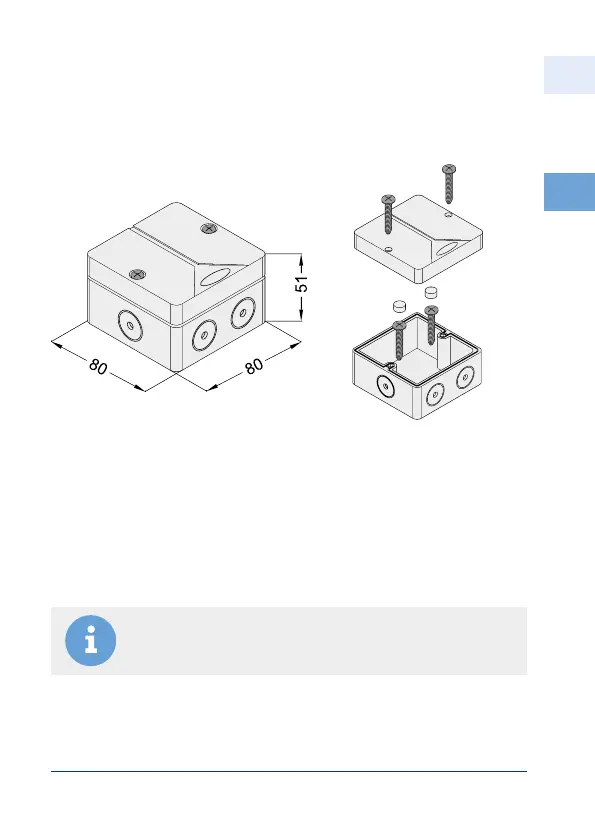

Afbeelding 3.5.2-1: Montage Radiogr. Ontvanger
