blueMatic EAV 504474452Montage-, gebruiks- en
onderhoudshandleiding
3
NL
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische veranderingen voorbehouden

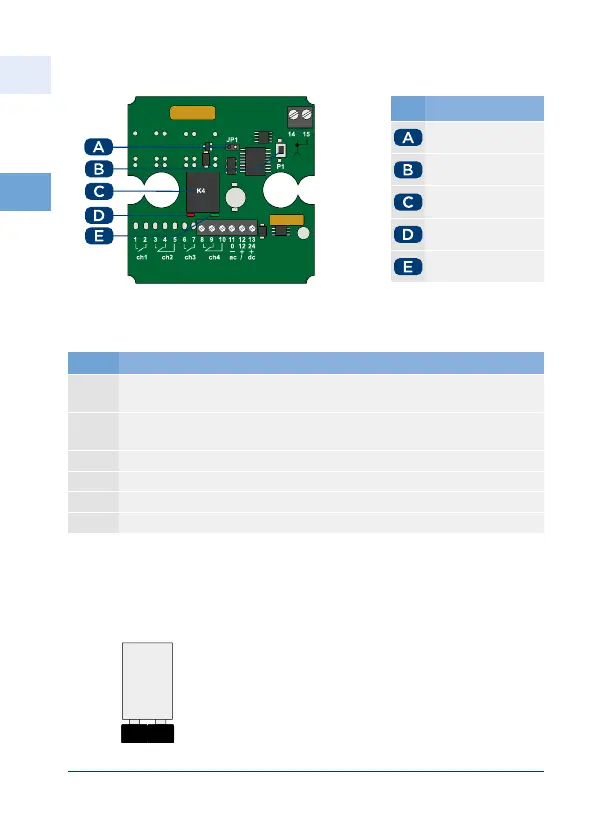

Afbeelding 3.5.2-2: Installatie Ontvangerplatine
JP1 = ON
K4 ON / OFF
Nr. Verbindingen Ontvangerplatine
  NO Relais K - Contact in ruststand open sluit bij activering via
handzender
  NC Relais K - Contact in ruststand gesloten opent bij activering
via handzender
   V ACDC
   V ACDC
 Antenne
 Scherm
• Het relais K4 kunt u met de jumper JP1 als ON/OFF resp. als impuls instellen
(zie afbeelding 3.5.2-3), afhankelijk van de sturing waarmee de ontvanger
moet worden aangestuurd.
• Het relais blijft na een druk op de handzender
actief.
• Uitschakelen door opnieuw op de knop van
de handzender te drukken.
Nr. Benaming
Jumper JP
Toets P
Relais K
rode LED
groene LED
