Remarque: Si aucun passe-câble (p. ex. T-HT KÜ M1188)
séparable n‘est utilisé ou si le passe-câble n‘est pas de
Winkhaus, alors il convient d‘utiliser le câble de raccordement
T-HT ANSCHLUSSKABEL 6 M FÜR MOTOR (2522881).
504474431
2
FR
blueMatic EAV Instructions d‘installation,
d‘utilisation et d‘entretien
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Sous réserve des modifications techniques

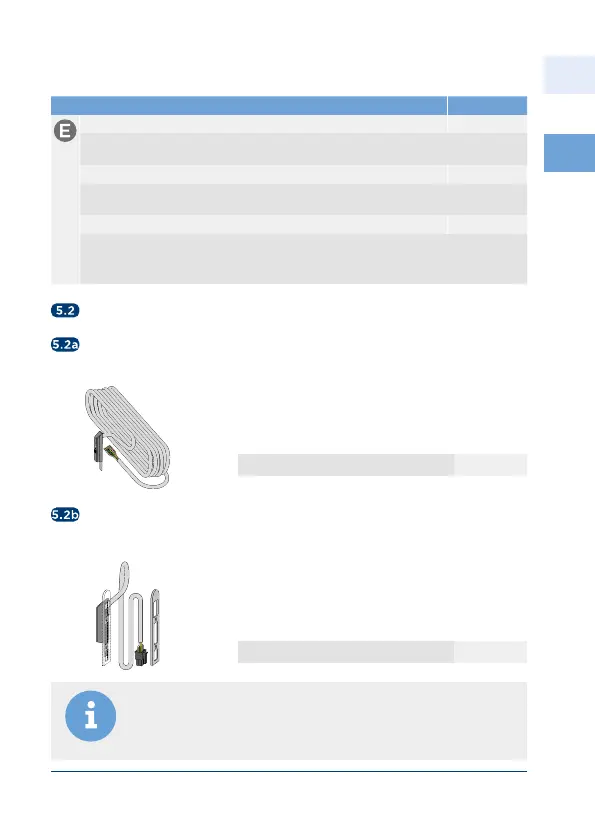

Elément du dormant de passe-câble et T-KÜ-T1
Elément du dormant de passe-câble et
transformateur externe
Elément du dormant de passe-câble et
transformateur pour dormant
Elément du dormant avec câble 4 m incl.
embouts (6 fils)
T-KÜ-T RT KABEL M 5040503
Elément du dormant avec câble 0,6 m et
connecteurs pour transformateur pour dormant
y compris couverture T-KÜ-T1 RT R8 pour
couvrir le trou de profil sur le dormant nécessaire
T-KÜ-T RT KABEL M RNT 5040504
Désignation (voir également la figure 3.2) N° d’art.
T-ABDECKBLECH KÜ-T FT F R MC
Tôle de couverture pour vantail Têtière plate mm arrondi R
longueur mm pour le bois (éventuellement plastique) appropriés
T-ABDECKBLECH KÜ-T FT F KANT MC
Tôle de couverture pour vantail Têtière plate mm rectangulaire
longueur mm pour le ALU (éventuellement plastique) appropriés
T-ABDECKBLECH KÜ-T RT F X MC
Tôle de couverture pour dormant Têtière plate mm dévoyé
rectangulaire longueur mm pour le ALU (avec mm rainure)
p ex pour heroal D UD
