3.3.1 Plan général des bornes

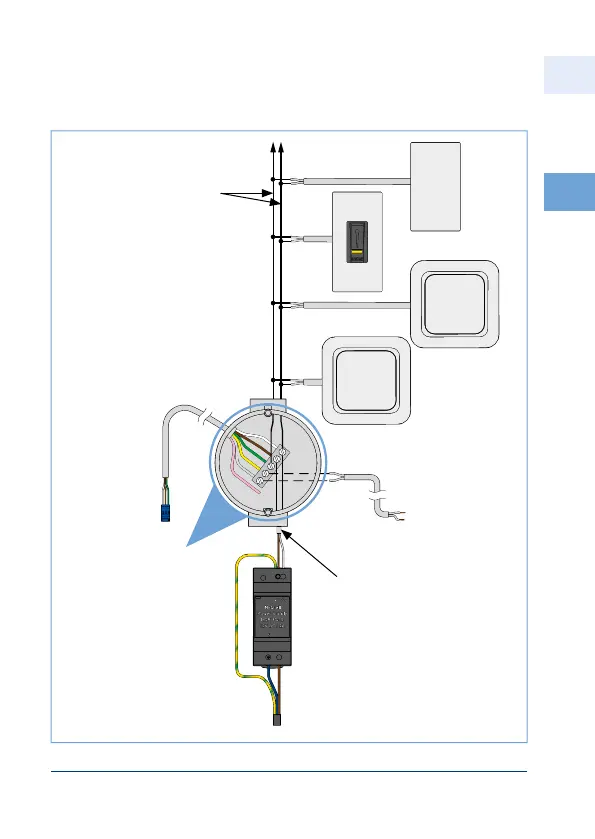

Figure 3.3.1-1: Plan général des bornes
Recommandation:
Boîtier pour
montage encastré
ou de connexion
pour la connexion
des câbles
Bouton-
poussoir
‘Ouvrir’*
autres
Bouton-
poussoir*
Signal d‘autorisation
pour ouvre-porte de
la porte tournante
(optionnel), Longueur
et section transversale:
prédeterminées par le
fabricant de l’ouvre-porte
de la porte tournante
230 V AC
Du/au coffre
de moteur
et/ou la
passe-câble
Système
de contrôle
d’accès*
autres
Système
de contrôle
d’accès*
**Câble de 2 x 0,8 mm,
max. 40 m de longueur
p. ex. bloc de
jonction (incombe
au client)
**Câble de 2 x 0,8 mm,
max. 100 m de longueur
(jusqu’au dernier bouton-
poussoir/jusqu’au
dernier système de
contrôle d’accès)
N L
- +
* Connexion uniquement
à un contact libre
de potentie
l (Signal
d'ouverture au moins 0,5 s)
** aucun cable spécial
nécessaire
PE
