Aandacht! De bedrading / kabelverbindingen zijn in de veilige
zone (bv. in de sponningruimte verborgen) te monteren en te
beschermen tegen manipulatie.
blueMatic EAV 504474429Montage-, gebruiks- en
onderhoudshandleiding
2
NL
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙
www.winkhaus.de ∙ Technische veranderingen voorbehouden
Om de huidige overdracht van het kozijn aan de vleugel, de zogenaamde kabel-
verbinding (details in de volgende tekst), of zogenaamde stoter contacten (zie
aparte Montage-, gebruiks- en onderhoudshandleiding stoter contact) worden
gebruikt.

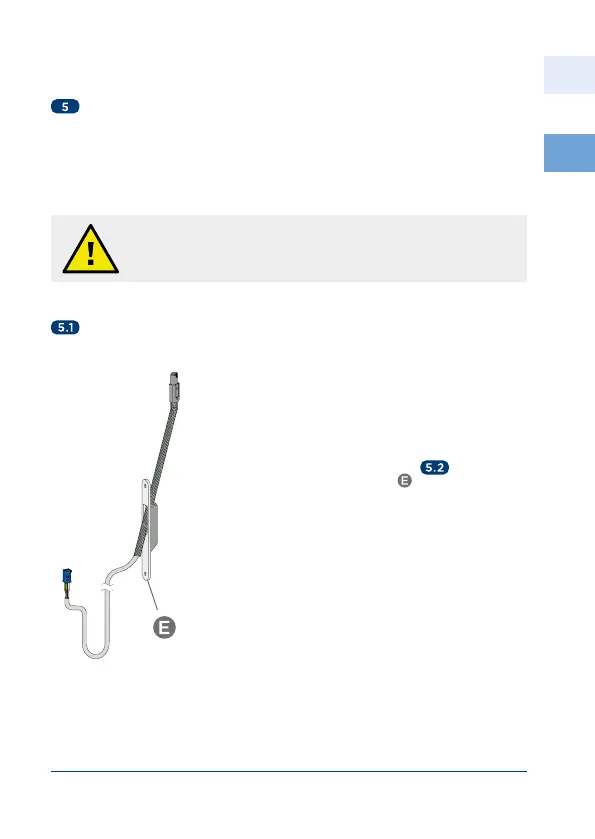

Kabelverbinding
Plug and play verdekte kabelverbinding
• deelbaar via steekfunctie met borgschroeven
(3 x 20 mm)
• Vleugeldeel met veer jas in diverse
uitvoeringen (zie tabel)
• Bestel Kozijndeel apart (zie
)
• Bestel afdekplaat apart
• verdekt in de sponningruimte liggend
• dient als elektrische interface met 6 kabels
(per kabel max. 48 V DC/2 A) tussen
deurvleugels en deurkozijn
• Kleur zilver/grijs
• Infrezen van de Kabelverbinding naar 11 mm
speling is niet nodig, daardoor prima geschikt
voor deuren uit kunststof en aluminium
(profielafhankelijk), met bijpassende frezing
ook voor houten deuren geschikt
Kabelverbinding vleugeldeel T-KÜ-T1 FT ...
Aanbeveling: Het beste afdekplaat (afhankelijk van de voorplaat breedte en het
materiaal van hout, kunststof of aluminium) gebruiken, om de opening/uitspa-
ring voor de noodzakelijke kabelreserve af te dekken en kabelbreuk te voorko-
men.
