Hinweis: Wenn Leser und Taster gleichzeitig in der UP-Dose
untergebracht werden, muss diese eine Tiefe von 65 mm haben!
GEFAHR! Die Unterbringung in einer UP-Dose mit Schalter für
Netzspannung 230 V oder Steckdose ist aus
Sicherheitsgründen nicht erlaubt!
Hinweis: Bei Montage auf Metalluntergrund Holzplatten und
ggf. Distanzbolzen verwenden, um die Funktion der Antenne
zu gewährleisten! Um die Leser-Funktion zu prüfen, ist ggf. ein
Testaufbau vor Ort notwendig!
blueMatic EAV 504474444Montage-, Bedienungs-
und Wartungsanleitung
3
DE
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische Änderungen vorbehalten

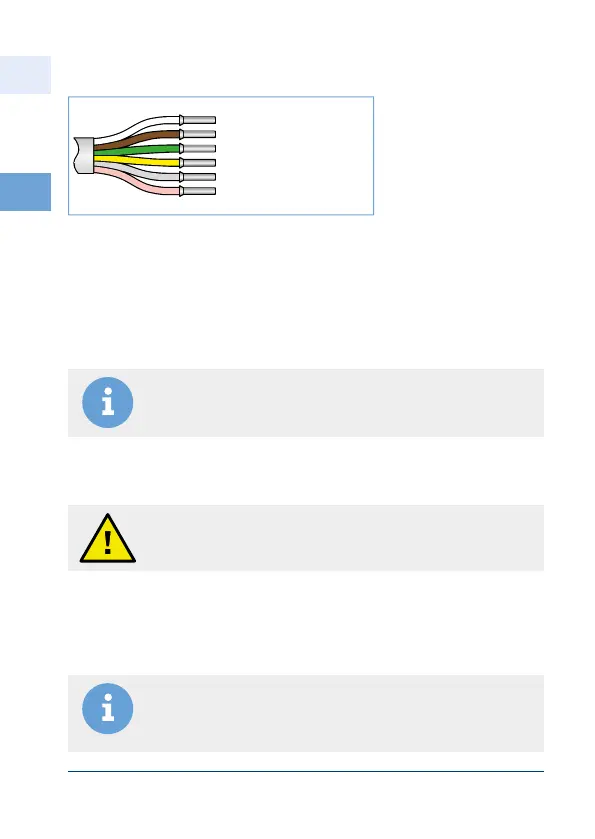

Abbildung 3.3.1-2: Detail
Klemmenbelegung
Montagevorraussetzung
• Die Auswertung des Transponder-Signals erfolgt im Leser/Steuerung.
• Dieser wird in eine Standard UP-Dose im Inneren des Gebäudes (in
unmittelbarer Türnähe) eingebaut.
3.4 Zutrittskontrollsystem Transponder-Set
• Wenn kein Taster neben der Tür verwendet wird, kann für den Leser eine UP-
Dose mit Blindabdeckung vorgesehen werden.
• Die Antenne ist ein Aufputzgehäuse und wird an der Außenseite montiert.
• Die Antenne nicht direkt auf Metall montieren, die Reichweite könnte sich
drastisch verkürzen.
• In einem Radius von 1 m keine weitere Antenne montieren!
weiß + 12 V DC
braun 0 V
grün Öffnungssignal extern
gelb
grau
rosa (nicht belegt)
}
Signal
Drehtüröffner
