blueMatic EAV 504474445Montage-, Bedienungs-
und Wartungsanleitung
3
DE
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische Änderungen vorbehalten
• Das Kabel der Antenne (fest an der Antenne montiert) mit dem
Leser/Steuerung verbinden.
• Empfehlung: Ein Leerrohr von der Antenne zum Leser verlegen.

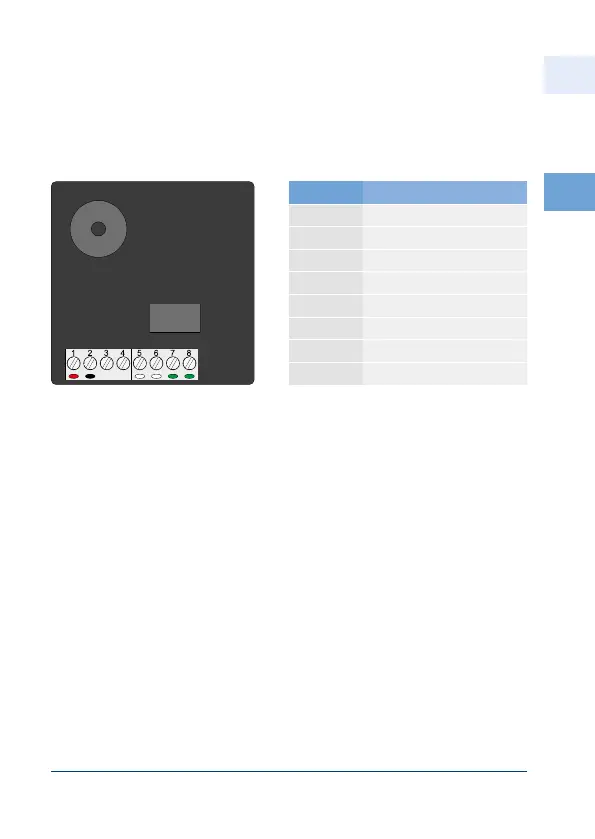

Abbildung 3.4-1: Klemmenbelegung Transponder-Leser
Nr. Klemmen
rot „ V DC“
schwarz „ V DC“
serielle Schnittstelle
serielle Schnittstelle
weiß Antenne
weiß
Antenne
grün
Potentialfreier Kontakt C
grün
Potentialfreier Kontakt NO
