¡Atención! Los cableado / paso de cables están en la zona de
seguridad (por ejemplo en el descuento oculto) para montar y
proteger contra la manipulación.
504474429
2
ES
blueMatic EAV Instrucciones de instalación,
funcionamiento y mantenimiento
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 3693 950 - 0 ∙ www.winkhaus.de ∙ Reservada la posibilidad de modificaciones
Para transferir la corriente desde el marco a la hoja paso de cable se puede
utilizar (detalles en el texto siguiente), o los llamados contactos pasacorriente
(consulte las instrucciones de funcionamiento separadas contacto pasacorri-
ente).
Paso de cable
Paso de cable desmontable de tendido oculto
a la vista
• separable mediante una función de enchufe
con tornillos de seguridad (3 x 20 mm)
• Parte de la hoja con la chaqueta de primavera
en varios Variantes (ver tabla)
• Parte del marco pedir por separado (ver
)
• Pletina de cubrimiento pedir por separado
• oculto en el set del pestillo
• hace las veces de interconexión eléctrica con
6 hilos entre la hoja y el marco de la puerta
(por hilo máx. 48 V DC/2 A)
• color plata/gris
• Ranura fresada del paso de cables no es
necesario a partir de 11 mm de aire para
las puertas de calle de PVC y aluminio
(dependiendo del sistema). Con ranura
fresada adecuada también para puertas de
madera.

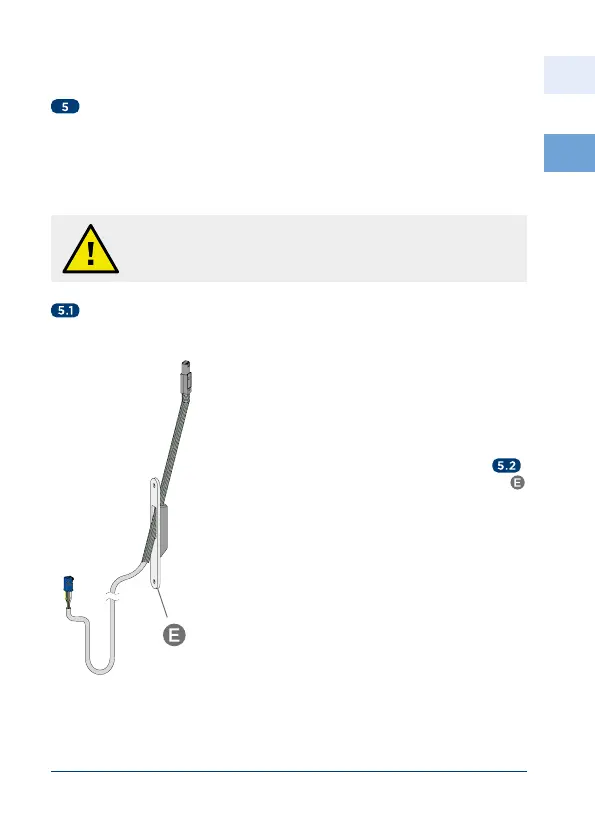

Paso de cable parte de la hoja T-KÜ-T1 FT ...
Recomendación: Generalmente utilizar una pletina de recubrimiento (dependi-
endo del ancho de la pletina y el material de madera, plástico o aluminio) para
cubrir y proteger los cables y evitar la rotura del cable.
