Winkhaus BlueMatic EAV3 - Algemeen Aansluitplan B

blueMatic EAV 504474443Montage-, gebruiks- en
onderhoudshandleiding
3
NL
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische veranderingen voorbehouden

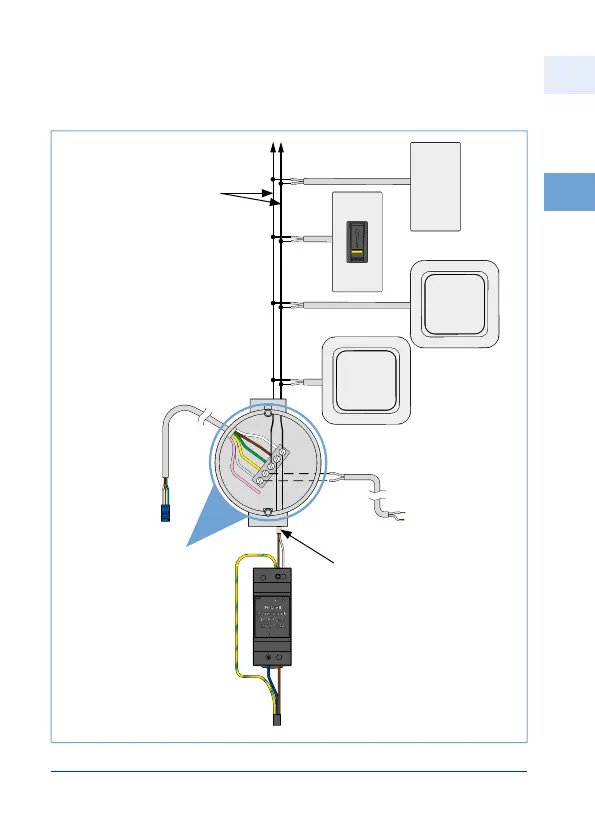

3.3.1 Algemeen aansluitplan
Afbeelding 3.3.1-1: Algemeen aansluitplan
Schakelaar
"openen"*
extra
Schakelaar*
Signaal voor vrijgave
voor draaideuropenener
(optioneel), Lengte
en diameter:
Opgegeven maten
van fabrikant
deurautomaat
230 V AC
naar/van
motorkast resp.
kabelverbinding
Toegangs-
controle-
systeem*
extra
Toegangs-
controle-
systeemen*
**Kabel minstens 2 x 0,8 mm,
max. 40 m lengte
bv. kroonsteentje
(door de
opdrachtgever)
**Kabel minstens 2 x 0,8 mm,
max. 100 m lengte (tot de
laatste schakelaar resp.
toegangscontrolesysteem)
N L
- +
* Alleen verbinding met een
potentiaalvrij contact
(Openingssignaal
tenminste 0,5 s)
** geen afgeschermde kabel
nodig
PE
Aanbeveling:
Aansluitingsdoos
resp. aftakkast
voor kabel-
connectoren
