blueMatic EAV Instructions d‘installation,
d‘utilisation et d‘entretien
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Sous réserve des modifications techniques
3 Montage
Un fraisage de cores standards et du core du moteur est nécessaire.
3.1 Cotes de montage

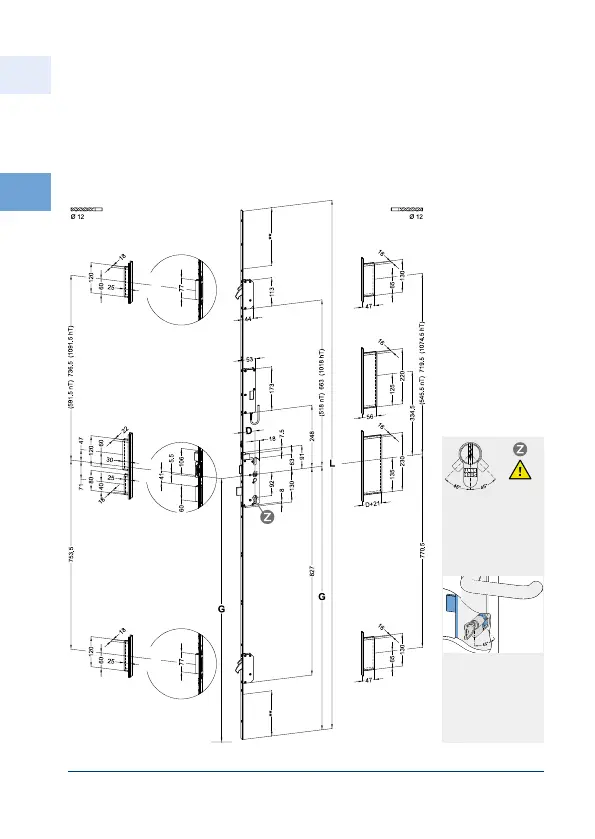

Figure 3.1-1: Dimensions pour blueMatic EAV
D = Axe de fouillot
G = Hauteur
de poignée
L = Longueur
** = recoupable
nT = portes basses
hT = portes hautes
Attention!
Exigence pour cylindre de
fermeture :
Position du panneton
en cas de pannetons
non-réglables jusqu’à
max à gauche
droite dans la position
de retrait de clé
Cylindre de fermeture
à panneton réglable :
Aligner le panneton
dans la position de
retrait de clé à 45° ou
4 heures vers la
direction du côté
pivots. Au besoin
rajuster le panneton.
Fraisage recommandée Fraisage recommandée
