Hinweis:
a) Fräsung für Hauptschlosskasten mindestens 16 mm, um
eine freie Bewegung der Treibstange zu realisieren! Die
Beschlagnut auf Sauberkeit prüfen, da die freilaufende
Stange nicht behindert werden darf!
b) Verwendung muss immer mit einer Wechsel-Garnitur (innen
Drücker, außen Knauf) erfolgen.
blueMatic EAV 504474438Montage-, Bedienungs-
und Wartungsanleitung
3
DE
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische Änderungen vorbehalten

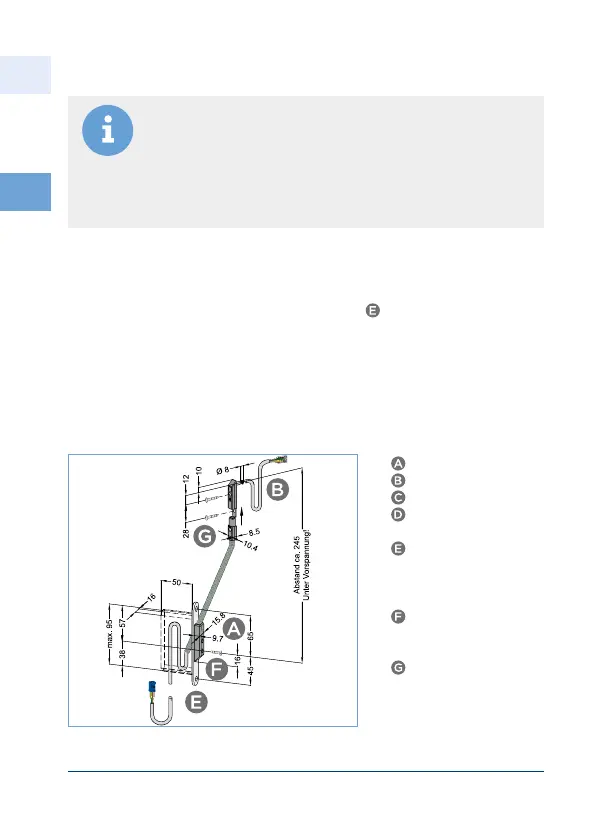

3.2 Kabelübergang T-KÜ-T1 FT (Flügel- & Rahmenteil)
Empfehlung: Es sollte immer ein Abdeckblech (abhängig von der Stulp-
breite und der Materialart Holz, Kunststo oder Aluminium) verwendet werden,
um die Fräsung für die zwingend notwendige Kabelreserve abzudecken und
Kabelbruch zu vermeiden.
Für Hohlkammer/Kabelreserve in Holzhaustüren Tasche von ca. 50 mm x 95 mm
ausfräsen.
Montagereihenfolge
Flügelteil
Rahmenteil 1
Rahmenteil 2
T-ABDECKUNG
KÜ-T1 RT R8
Abdeckblech
(F16 = L 126 mm R8;
F20 = L 130 mm R10;
F24 = L 134 mm eckig)
Schraube M3 x 12
(im Lieferumfang
Abdeckblech)
Beschlagschrauben
(im Lieferumfang
T-KÜ ... Flügelteil)
Abbildung 3.2-1: T-KÜ-T1 FT mit Abdeckblech und Rahmenteil 1
