Achtung! Die Bohrungen müssen beidseitig gratfrei sein.
Die Feder muss auch bei geschlossener Tür eine leichte
Vorspannung (ca. 10 mm) haben.
blueMatic EAV 504474439Montage-, Bedienungs-
und Wartungsanleitung
3
DE
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische Änderungen vorbehalten
Rahmenteil 1 (Abbildung 3.2-1):
• Durchgangsbohrung Ø 8 mm für Kabel durch den Blendrahmen
• Kabel durch den Blendrahmen führen (inkl. Kabelreserve im Rahmen!)
• Rahmenteil 1
mit Schraube Ø 3 x 20 mm befestigen
Rahmenteil 2
(Abbildung 3.2-2):
• Durchgangsbohrung Ø 13 mm für Kabel/Stecker durch den Blendrahmen
• Kabel mit Stecker für Rahmennetzteil durch den Blendrahmen führen (inkl.
Kabelreserve im Rahmen!) und T-Abdeckung KÜ-T1 RT R8 einsetzen
• Rahmenteil 2
mit Schraube Ø 3 x 20 mm befestigen
Flügelteil
bei Verwendung mit Abdeckblech (Abbildung 3.2-1):
• Langloch max. 95 mm fräsen, ca. 50 mm tief
Flügelteil bei Verwendung ohne Abdeckblech (Abbildung 3.2-3):
• Bohrung 2 x Ø 13 mm bzw. Langloch durch die Beschlagnut (ca. 245 mm
vertikal unter der Ø 8 mm Rahmenteilbohrung, abhängig vom Profil/Band-
Drehpunkt) und für Schraube
vorbohren (Ø 2,5 mm)

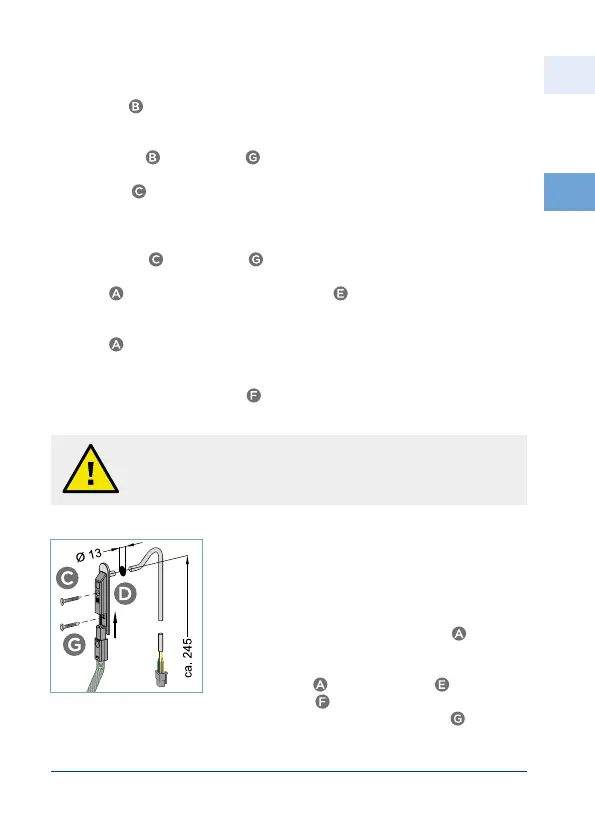

Abbildung 3.2-2: Detail
Rahmenteil 2
• Notwendige Durchführungsbohrungen
(Ø 13 mm) im Flügel anbringen (z. B. in dem
Glasfalz)
• Kabel mit Stecker für Motorkasten durch den
Türflügel führen
• Das Ende der Feder im Flügelteil
in die
Bohrung/Ausfräsung im Türflügel/
Abdeckblech stecken.
• Flügelteil
am Abdeckblech mit
Schraube
M3 x 12 mm befestigen bzw.
alternativ mit Beschlagschraube
Ø 3 x 20 mm in der Beschlagnut befestigen
