Achtung! Beim Aushängen des Türflügels (z. B. während
der Montage des Blendrahmens in die Mauerlaibung) die 2.
Schraube (Sicherungsschraube)
komplett herausschrauben!
Ungenutzte Adern des Kabels isolieren!
Achtung! Hinter dem Flügelteil
des Kabelübergangs muss eine
Kabelreserve von ca. 3 - 5 cm für die
Federdehnung vorhanden sein!
blueMatic EAV 504474440Montage-, Bedienungs-
und Wartungsanleitung
3
DE
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische Änderungen vorbehalten

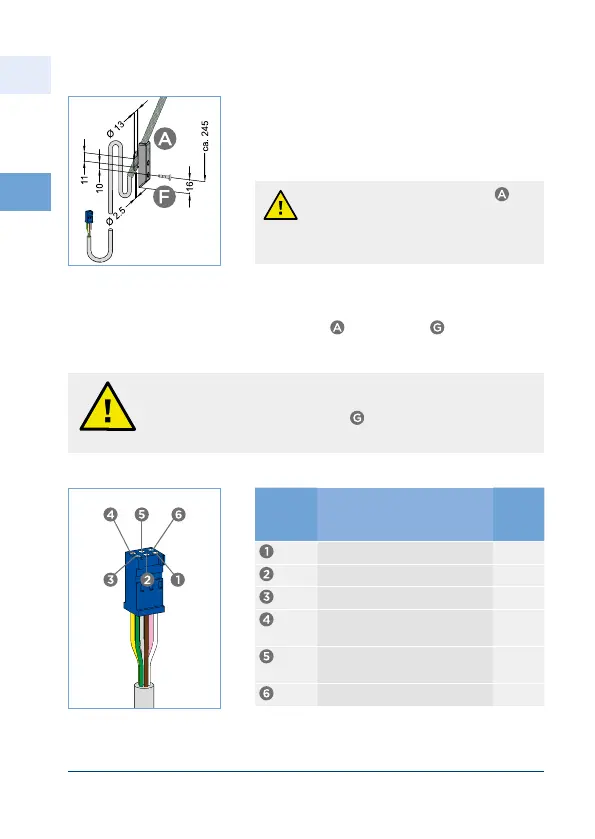

Abbildung 3.2-3:
Detail T-KÜ-T1 FT ohne
Abdeckblech
• nach Einhängen des Türflügels
Steckverbindung herstellen
• Flügelteil
mit Schraube Ø 3 x 20 mm
sichern (Abbildung 3.2-1)
• Kabel z. B. im Glasfalz zum Motorkasten
verlegen, restliches Kabel z. B. in
Hohlkammer hinter dem Motorkasten
verlegen
Abbildung 3.2-4: Kabelbelegung bei Verwendung mit blueMatic EAV
Ader
Kabelbelegung bei
Verwendung mit blueMatic
EAV
Not-
wendig
Weiß V DC Ja
Braun V (Masse) Ja
Grün Freigabesignal Ja
Gelb Optional für Drehtür-
öffner
Ja
Grau Optional für Drehtür-
öffner
Ja
Rosa nicht belegt Nein
