blueMatic EAV 504474436Montage-, Bedienungs-
und Wartungsanleitung
3
DE
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische Änderungen vorbehalten
3 Montage
Für den Einbau der blueMatic EAV Verriegelung sind die Fräsungen einer
Standard-3-fach-Verriegelung notwendig, zuzüglich der Fräsung für den
Motorkasten, wie in folgenden Abbildungen dargestellt.
3.1 Fräsbilder

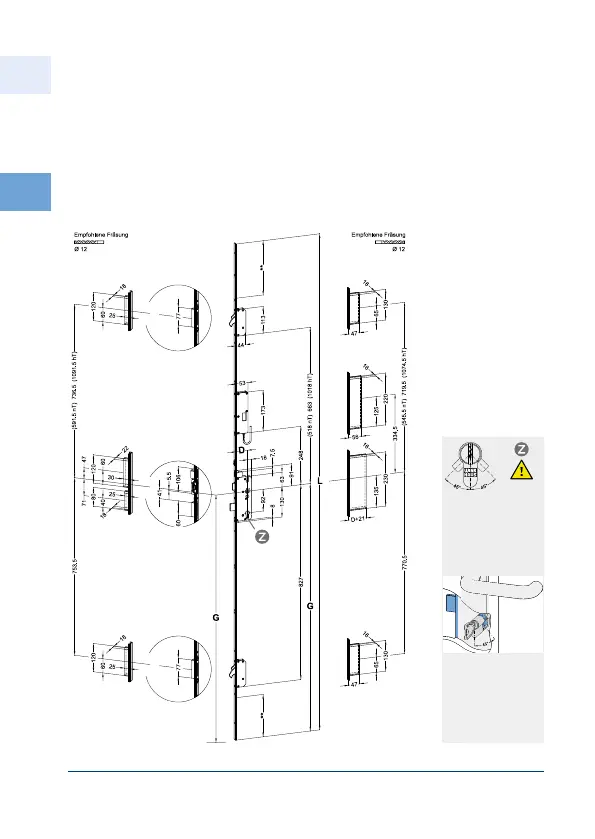

Abbildung 3.1-1: Maße für Verriegelung blueMatic EAV
D = Dornmaß
G = Griffhöhe
L = Länge
** = kürzbar
nT = niedrige Türen
hT = hohe Türen
Achtung!
Anforderung an
Schließzylinder:
Schließbartposition bei
nicht verstellbaren
Schließbärten bis max
linksrechts in
Schlüsselabzugs-
stellung
Schließzylinder mit
verstellbarem Schließ-
bart: Schließbart in
Schlüsselabzug-
stellung 45° bzw. 4 Uhr
Stellung in Richtung
Bandseite ausrichten.
Ggf. ist der Schließbart
umzustellen.
