Aandacht! Kabel voor extern signaal aan het voedingseenheid
in het kozijn wordt bekrachtigd (12 V DC), sluit eventuele
externe spanning!
Geïsoleerd in de levering staat, wanneer verkorten (bv.
aanpassing aan de structurele situatie) isoleren moet.
GEVAAR!
Voedingseenheid moet altijd goed geaard (oogje op
een veilige manier met metalen profiel koppeling gemalen).
Pakkingring bij 230 V-kabel (2 x inbegrepen)!
Geen externe spanning op uitgang voor externe signalen.
blueMatic EAV 504474433Montage-, gebruiks- en
onderhoudshandleiding
2
NL
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙
www.winkhaus.de ∙ Technische veranderingen voorbehouden

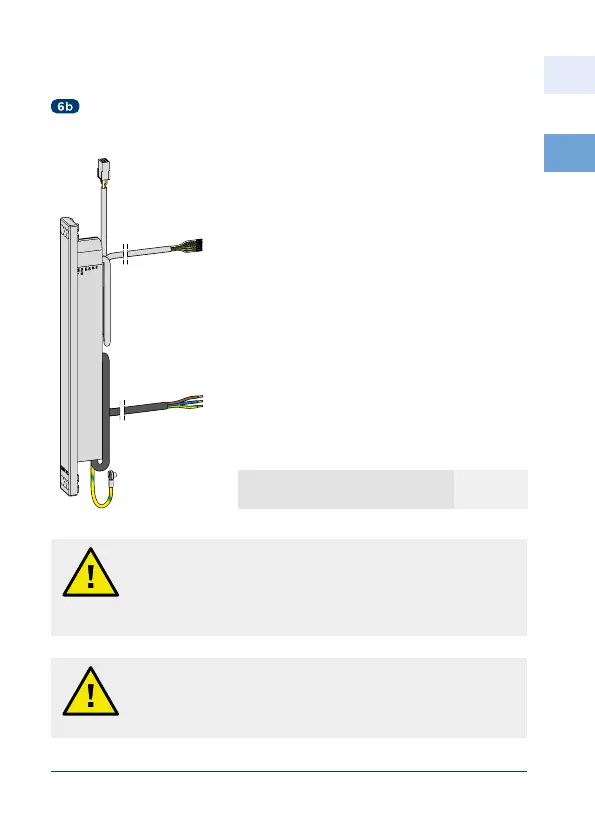

Voedingseenheid in het kozijn (optioneel)
Schakelende voeding (eenfase, primair gescha-
kelde voeding, pols duty, kortsluiting, open
circuit proof, hoog rendement, thermische
beveiliging tegen overbelasting).
De voedingseenheid is geschikt voor montage
in het deurkozijnen op de plaats van de voeding
(230 V AC) wordt alleen ingesteld.
• 4 m kabel for uitsluiting 230 V AC met
kabelschoen
• 0,4 m kabel met oogje (M4) voor aarding
• 0,2 m kabel met stekker verbinden met
kozijndeel T-KÜ-T1 RT KABEL 0,6M RNT
• 4 m kabel (6-core) for extern signaal
(potentiaalvrij contact - Schakeltijd min
0,5 seconden) met inbegrip van externe
systemen voor toegangscontrole voeding
(output)
T-NETZTEILRAHM V DC A
( A S)
5038589
