Aanwijzing: Wanneer u lezer en schakelaar tegelijk in de
aansluitingsdoos onderbrengt, moet deze een diepte van
65 mm hebben!
GEVAAR! De montage in een aansluitingsdoos met schakelaar
voor 230 V AC netspanning of stopcontact is uit
veiligheidsoverwegingen niet toegestaan!
blueMatic EAV 504474444Montage-, gebruiks- en
onderhoudshandleiding
3
NL
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙
www.winkhaus.de ∙ Technische veranderingen voorbehouden

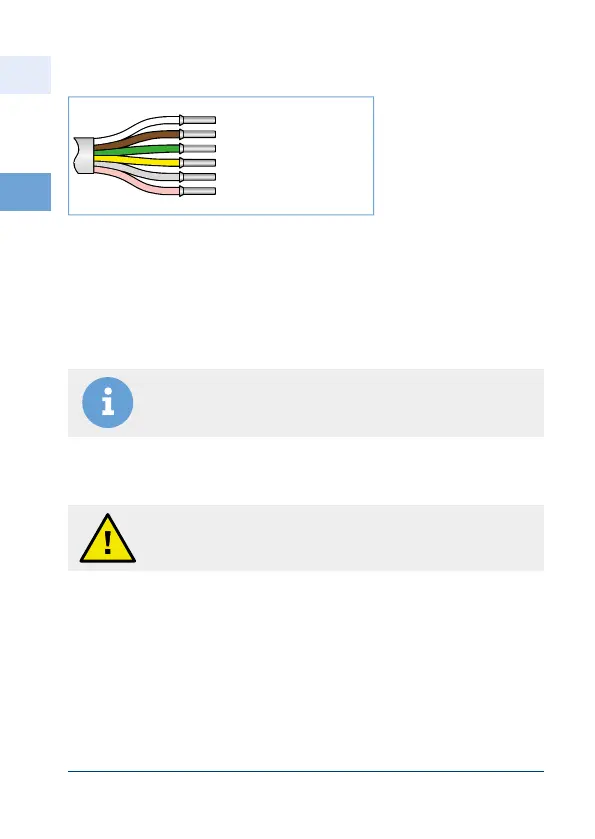

Afbeelding 3.3.1-2: Detail
Toewijzing verbindingen
Montagevoorwaarden
• De analyse van het transpondersignaal vindt in de lezer/sturing plaats.
• Deze wordt in een standaard aansluitingsdoos aan de binnenkant van het
gebouw (in de onmiddellijke omgeving van de deur) ingebouwd.
3.4 Toegangscontrolesysteem Transponder-Set
• Wanneer u geen schakelaar naast de deur aanbrengt, moet u voor de lezer
een aansluitingsdoos met deksel voorzien.
• De transponderantenne is een opbouwbehuizing en wordt weerbestendig
aan de buitenzijde van de toegangsdeur gemonteerd.
• Monteer de antenne niet rechtstreeks op metaal, het bereik zou gevoelig
kunnen verminderen.
• In een radius van 1 m geen andere antenne monteren!
wit + 12 V DC
bruin 0 V
groen extern openingssignaal
geel
grijs
roze (niet voorzien)
}
signaal vor draai-
deuropener
