Aanwijzing: Bij montage op een metalen ondergrond gebruikt
u best houten platen en indien nodig afstandsbouten of grote
boorgaten om de werking van de antenne te waarborgen! Om
de werking van de lezer te controleren, moet in voorkomend
geval een proefopstelling ter plaatse worden uitgevoerd!
blueMatic EAV 504474445Montage-, gebruiks- en
onderhoudshandleiding
3
NL
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙
www.winkhaus.de ∙ Technische veranderingen voorbehouden
• Verbind de kabel van de antenne (dat vastzit aan de antenne) met de
lezer/sturing.
• Aanbeveling: Leg een kabelbuis van de antenne naar de lezer.

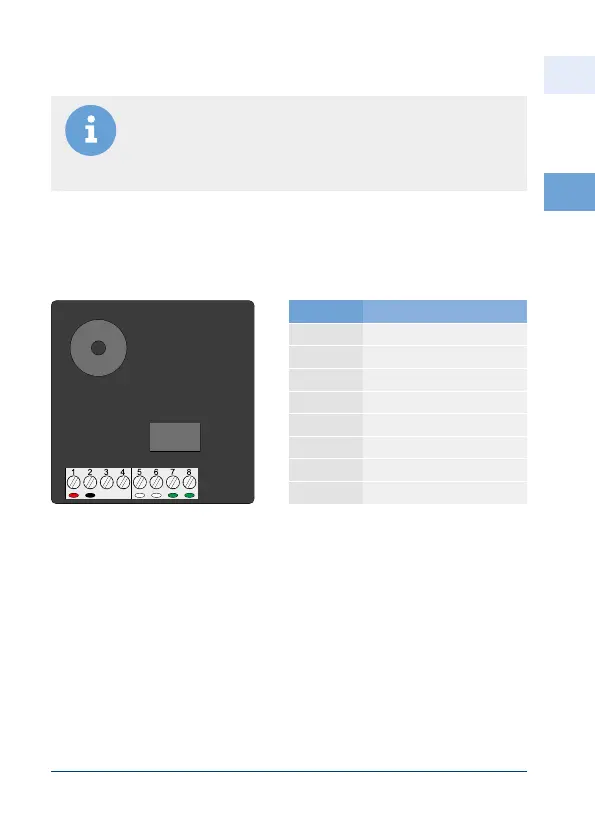

Afbeelding 3.4-1: Toewijzing van de verbindingen Transponder-Lezer
Nr. Verbindingen
rood " V DC"
zwart V DC"
serial interface
serial interface
wit Antenne
wit
Antenne
groen
Spanningsvrij contact C
groen
Spanningsvrij contact NO
