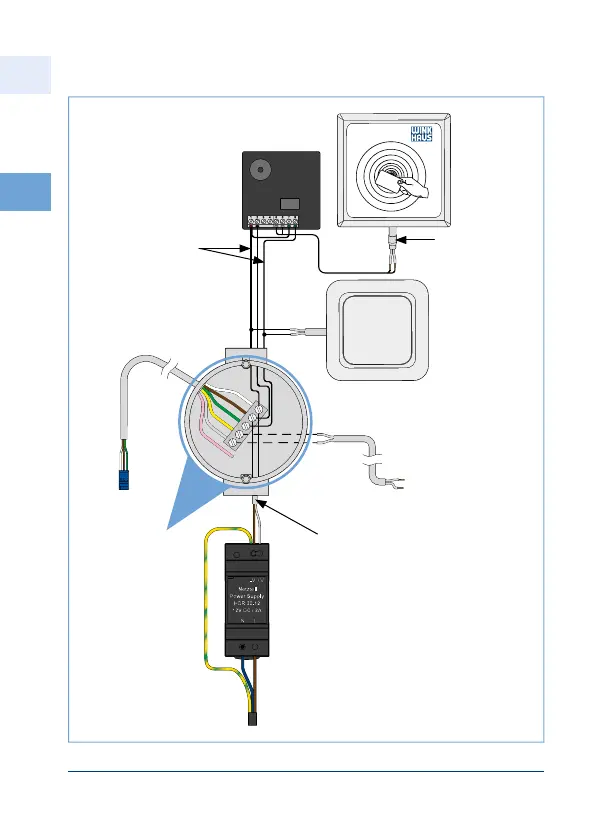

Afbeelding 3.4-2: Installatie Transponder-Lezer
Schakelaar
"openen"
signaal voor vrijgave
voor draaideuropenener
(optioneel),
Lengte en diameter:
Opgegeven maten van
fabrikant deurautomaat
naar/van
motorkast resp.
kabelverbinding
Antenne
**Kabel minstens 2 x 0,8 mm,
max. 40 m lengte
bv. kroonsteentje
(door de
opdrachtgever)
**Kabel minstens 2 x 0,8 mm,
max. 100 m lengte (tot de
laatste schakelaar resp.
toegangscontrolesysteem)
Antennekabel
gebruiksklaar
geassembleerd, 2,5 m
vast aan de antenne
(verleng de kabel
niet), kabeluiteinden
met kabelschoen
Aanbeveling:
Aansluitingsdoos
resp. aftakkast
voor kabel-
connectoren
230 V AC
N L
- +
PE
** geen afgeschermde kabel
nodig
Transponder-Lezer
