blueMatic EAV 504474446Montage-, Bedienungs-
und Wartungsanleitung
3
DE
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische Änderungen vorbehalten

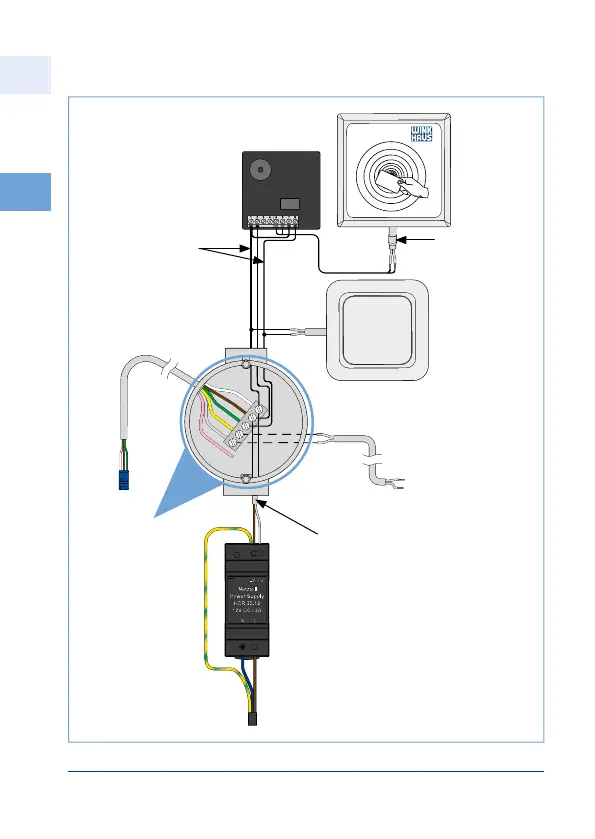

Abbildung 3.4-2: Installation Transponder-Leser
Taster
"Öffnen"
Freigabesignal für
Drehtüröffner (optional),
Länge und Querschnitt:
Vorgaben durch Hersteller
Drehtüröffner
zum/vom
Motorkasten
Antenne
**Kabel mind. 2 x 0,8 mm, max. 40 m Länge
z. B. Lüster-
klemme
(Bauseitig)
**Kabel mind. 2 x 0,8 mm,
max. 100 m Länge
(bis zum letzten Taster bzw.
Zutrittskontrollsystem)
Antennenkabel fertig
konfektioniert, 2,5 m
fest an Antenne (Kabel
nicht verlängern),
Kabelenden mit
Aderendhülsen
Empfehlung:
UP-Dose bzw.
Abzweigdose für
Kabelverbinder
230 V AC
N L
- +
PE
** kein geschirmtes Kabel
notwendig
Transponder-Leser
