Nota: Sin utilizar el paso de cable (por ejemplo, T-HT KÜ M1188)
o ningún otro paso de cable Winkhaus, debe utilizar el cable de
conexión para motores con 6 metros de longitud "T-HT
ANSCHLUSSKABEL 6 M FÜR MOTOR" (2522881).
504474431
2
ES
blueMatic EAV Instrucciones de instalación,
funcionamiento y mantenimiento
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 3693 950 - 0 ∙ www.winkhaus.de ∙ Reservada la posibilidad de modificaciones

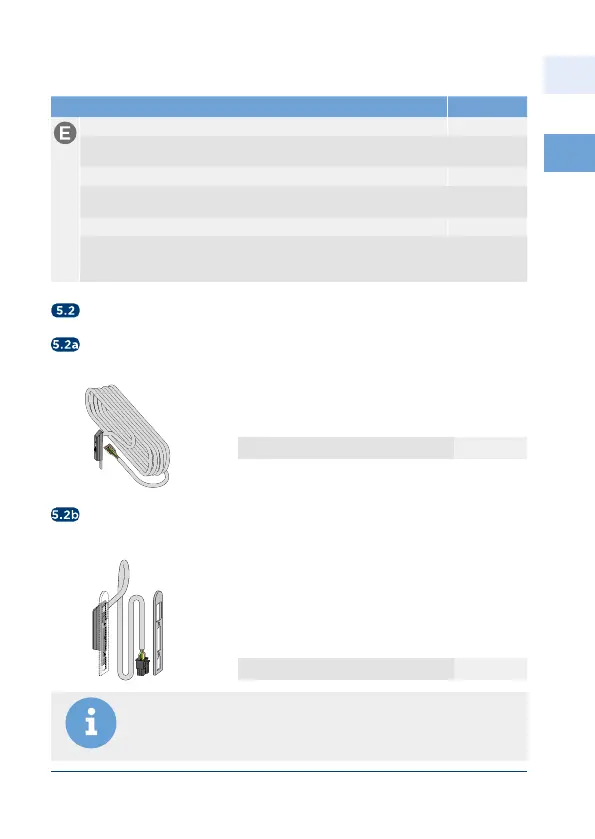

Paso de cable parte del marco para T-KÜ-T1
Paso de cable parte del marco para
fuente de alimentación externa
Paso de cable parte del marco para
fuente de alimentación en marco
Parte del marco con 4 metros de cable y extremo
d
el cable con casquillo terminal (6 hilos)
T-KÜ-T RT KABEL M 5040503
Parte del marco con 0,6 metros de cable y
enchufe para la conexión a la fuente de alimen-
tación en marco pletina inclusiva T-KÜ-T1 RT R8,
para cubrir el agujero perfil en el lado del marco
sea necesario
T-KÜ-T RT KABEL M RNT 5040504
Denominación (ver también Figura 3.2) Art.-No.
T-ABDECKBLECH KÜ-T FT F R MC
Pletina de cubrimiento para la hoja plano mm ronda pletina R
longitud mm para madera (posiblemente plástico) adecuada
T-ABDECKBLECH KÜ-T FT F KANT MC
Pletina de cubrimiento Pletina para la hoja plano mm angular
longitud mm para ALU (posiblemente plástico) adecuada
T-ABDECKBLECH KÜ-T RT F X MC
Pletina de cubrimiento para el marco plano mm curvado angular
longitud mm para ALU (canal de herraje mm) por ejemplo para
heroal D UD adecuada
