blueMatic EAV Instrucciones de instalación,
funcionamiento y mantenimiento
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 3693 950 - 0 ∙ www.winkhaus.de ∙ Reservada la posibilidad de modificaciones
3 Montaje
El montaje del blueMatic EAV requiere el mecanizado de un cierre estándar triple,
al que debe añadirse además el mecanizado de la caja del motor, tal y como se
muestra en las ilustraciones siguientes.
3.1 Ilustraciones del mecanizada

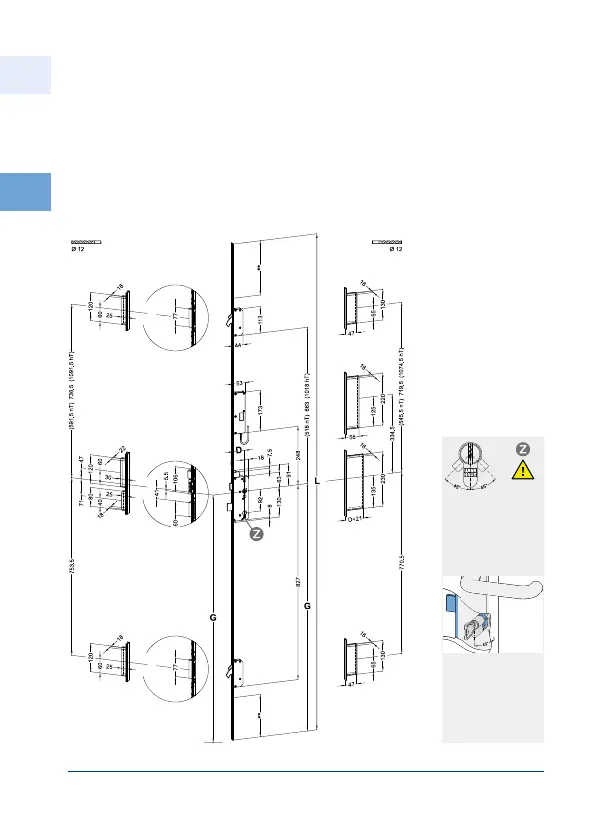

Figura 3.1-1: Medidas del blueMatic EAV
D = Aguja
G = La manilla
L = Longitud
** = acortable
nT = puertas bajas
hT = puertas
de altas
Fresado recomendado Fresado recomendado
Atención!
Necesidad del cilindro:
posición de la leva de
cierre en levas no
regulables en posición
vertical de la llave
debe ser como
máximo de º
derechaizquierda
Cielindros con levas
regulables:
Leva en posición de
extracción de la llave
45 º, las 4 en dirección
lado bisagra.
Igualmente la leva debe
regularse.
