blueMatic EAV Instrucciones de instalación,
funcionamiento y mantenimiento
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 3693 950 - 0 ∙ www.winkhaus.de ∙ Reservada la posibilidad de modificaciones

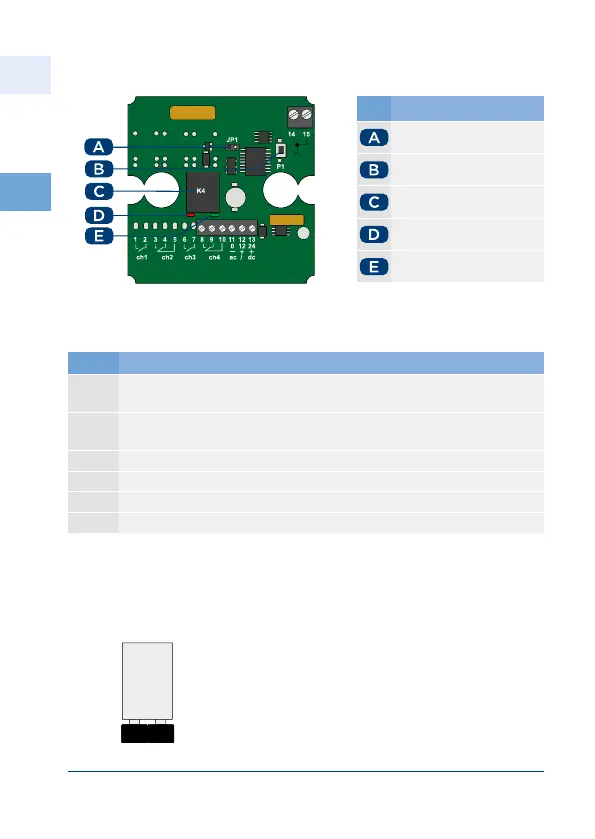

Figura 3.5.2-2: Conexión de bornes de la pletina del receptor
JP1 = ON
K4 ON / OFF
N° Bornes de la pletina del receptor
  Relé K NO - contacto abierto en estado de reposo se cierre
cuando está activado mediante emisores portátiles
  Relé K NC - contacto cerrado en estado de reposo se abre cuando
está activado mediante emisores portátiles
   V ACDC
   V ACDC
 Antena
 Pantalla
• El relé K4 puede ajustar con el puente (Jumper) JP1 en ON/OFF o impulso
(véase la figura 3.5.2-3). El ajuste se vertifica en función del control, el cual
debe controlado el receptor.
• El relé se quada activo después del
accionamiento mediante el emisor portátil.
• El relé está activado brevemente se
desactiva otra vez automátic-después del
accionamiento mediante el emisor portátil.
N° Denominación
Puente (Jumper) JP
Botón P
Relé K
Diodo rojo
Diodo verde
