Nota: Se recomienda el
posicionamiento de fuente de
alimentación en marco y la paso
de cable en el lado de la bisagra,
ya sea entre abajo / banda media
o aproximadamente 10 cm por
encima / debajo de la banda
media.
504474464
3
ES
blueMatic EAV Instrucciones de instalación,
funcionamiento y mantenimiento
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 3693 950 - 0 ∙ www.winkhaus.de ∙ Reservada la posibilidad de modificaciones

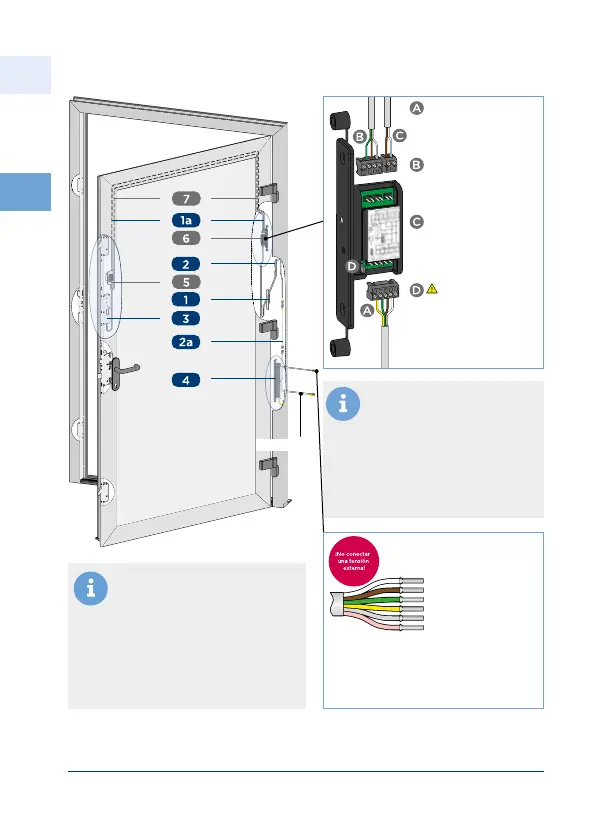

Figura 3.6.2-10: Montaje blueMatic EAV con lector de huella SOMMER
ENTRAsys+ FD y fuente de alimentación en marco (para la hoja de la puerta)
230 V AC
verdeamarillo  Entrada para contacto
externo libre de potencial
(por ejemplo abrir a través
intercomunicadorpulsa-
dor abrir)
Nota! máx a  m extensible (min  mm)
blanco   V DC
marrón  V
verde
amarillo
gris
rosa
}
Señal de apertura
externa
}
libre
Nota: En la combinación del lector
de huellas SOMMER ENTRAsys+
FD con Winkhaus blueMatic EAV
MANDATORY: no cambie la
asignación especificada del
terminal de tornillo Winkhaus
(blanco = + 12 V, marrón = 0 V) /
monte el terminal de tornillo
Winkhaus como se muestra en la
ilustración.
Conexión de la paso
de cables al receptor
de radio ENTRAsys
RX (listo para
enchufar)
Conexión de receptor
de radio ENTRAsys
RX a la caja del
motor EAV (listo para
enchufar)
Conexión de receptor
de radio ENTRAsys
RX a la lector de
huellas ENTRAsys
FD (listo para
enchufar)
¡Atención!
Cambiar puentes de
Configuración de
fábrica  nueva
configuración a
continuación para
blueMatic EAV  arriba
