blueMatic EAV 504474436Montage-, gebruiks- en
onderhoudshandleiding
3
NL
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙
www.winkhaus.de ∙ Technische veranderingen voorbehouden
3 Montage
Voor de inbouw van het blueMatic EAV is het freespatroon van een standaard
drievoudige vergrendeling nodig, bovenop het freespatroon voor de motorkast,
zoals op de volgende afbeeldingen weergegeven is.

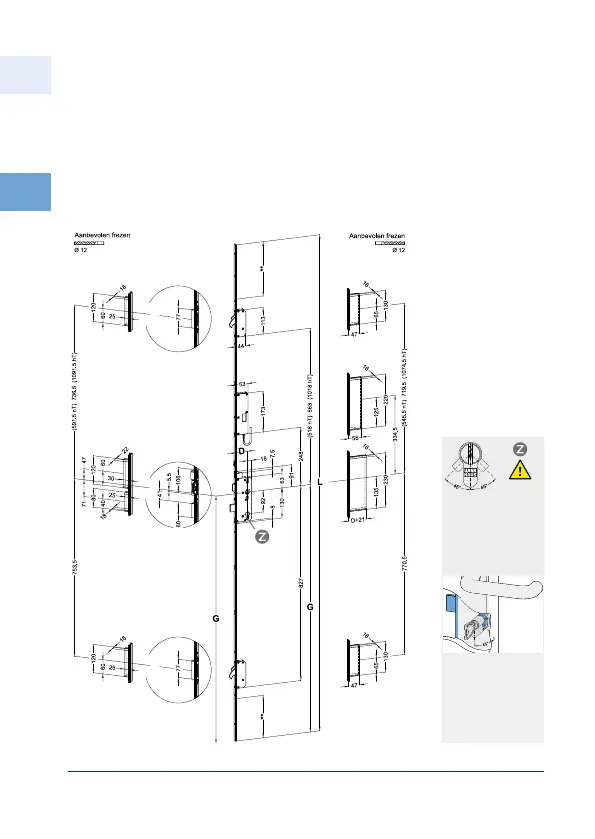

3.1 Freessjablonen
Afbeelding 3.1-1: Afmetingen voor blueMatic EAV
D = Doornmaat
G = Krukhoogte
L = Lengte
** = afkortbaar
nT = lage deuren
hT = hoge deuren
Aandacht!
Voorwaarden voor de
cilinder:
meenemer bij niet
verstelbare uitvoering
tot max
linksrechts in de
sluitpositie
Cilinders met een
verstelbare meenemer:
meenemer in de
sluitpositie 45 ofwel 4
uur positie in de
richting van de
hangzijde zo niet dan
de meenemer
omzetten
