Winkhaus BlueMatic EAV3 - Page 411

blueMatic EAV 504474441Montage-, gebruiks- en
onderhoudshandleiding
3
NL
Aug. Winkhaus GmbH & Co. KG ∙ Berkeser Straße 6 ∙ 98617 Meiningen
T +49 369 3950 - 0 ∙ www.winkhaus.de ∙ Technische veranderingen voorbehouden
Afdekplaat voor T-KÜ-T1 FT

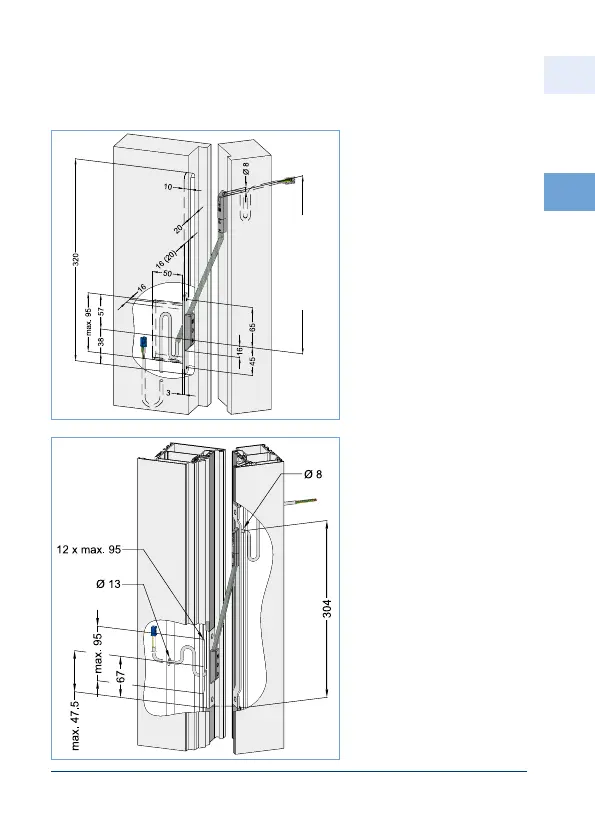

Afbeelding 3.2-5:
Installatie T-KÜ-T1 FT
+ RT en afdekplaat
F16 / F20 in hout
Afbeelding 3.2-6:
Installatie T-KÜ-T1 FT
+ RT en afdekplaat F24
in ALU
Afstand ca. 245
Onder voorspanning!
